系统概述
系统以西门⼦公司S7-1200CPU模块和SM1281状态监控模块为核⼼，配套矿⽤IEPE振动传感器、 矿⽤速度传感器等设备和机载分析软件，实现对矿⼭⼤型机电设备的在线振动监测与旋转机械故障诊 断，进⽽实现设备的预知性维护和管理，保障矿⼭安全⽣产和持续发展。

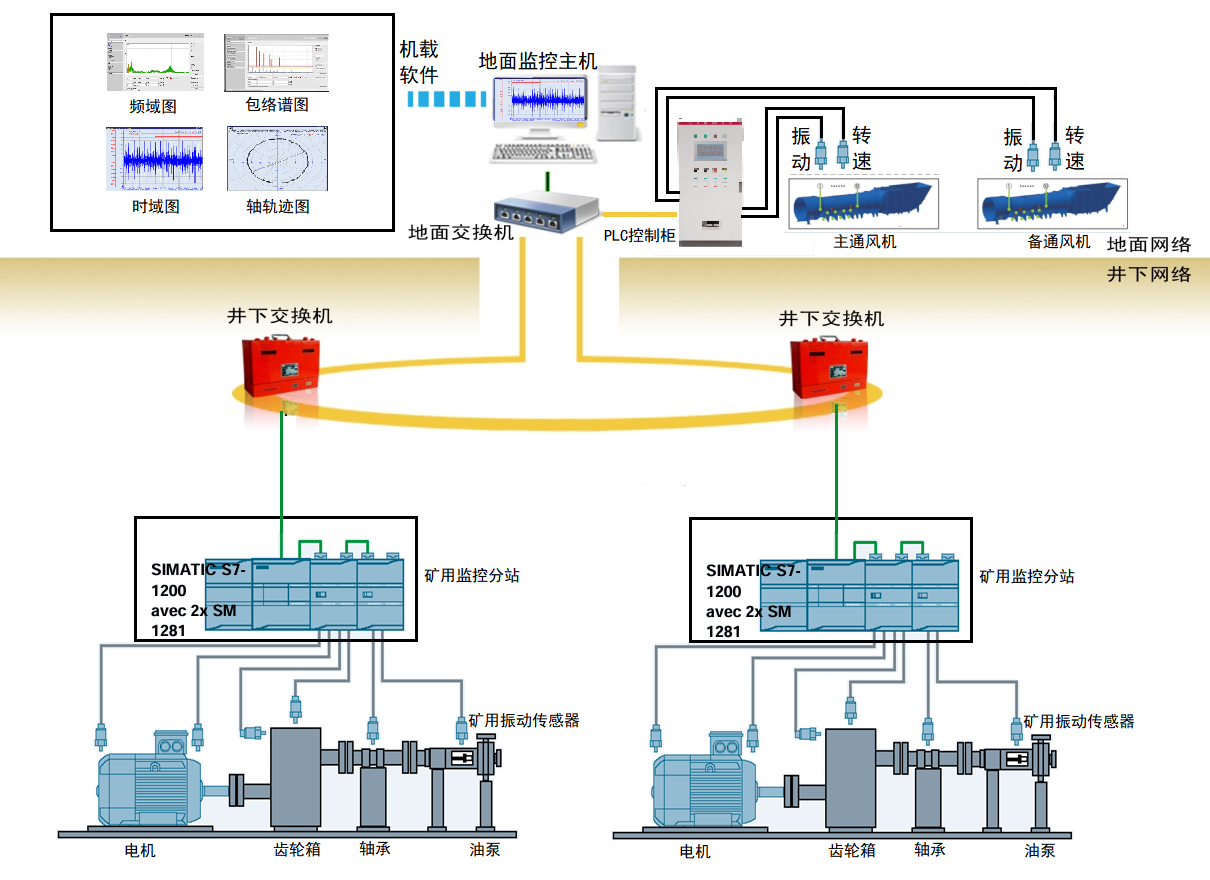

系统组成架构
系统主要由KJF127矿⽤隔爆兼 本安型监控分站（含S7-1200 CPU模块和SM1281状态监控模 块）、GWZ120/300矿⽤本安型温 度振动传感器、矿⽤本安型速度传 感器、地⾯监控主站、机载分析软 件、地⾯PLC控制柜（含S7-1200 CPU模块和SM1281状态监控模 块）等设备组成。
系统功能特点
●系统可实现机械损伤的诊断，具体包括：共振、不平衡、轴承损伤、啮齿合故障、错位，以及电⽓ 故障，包括：定⼦磁场故障、转⼦杆断裂等故障，在实现对设备⾃动化控制的同时，还能监测设备本 ⾝机械故障。

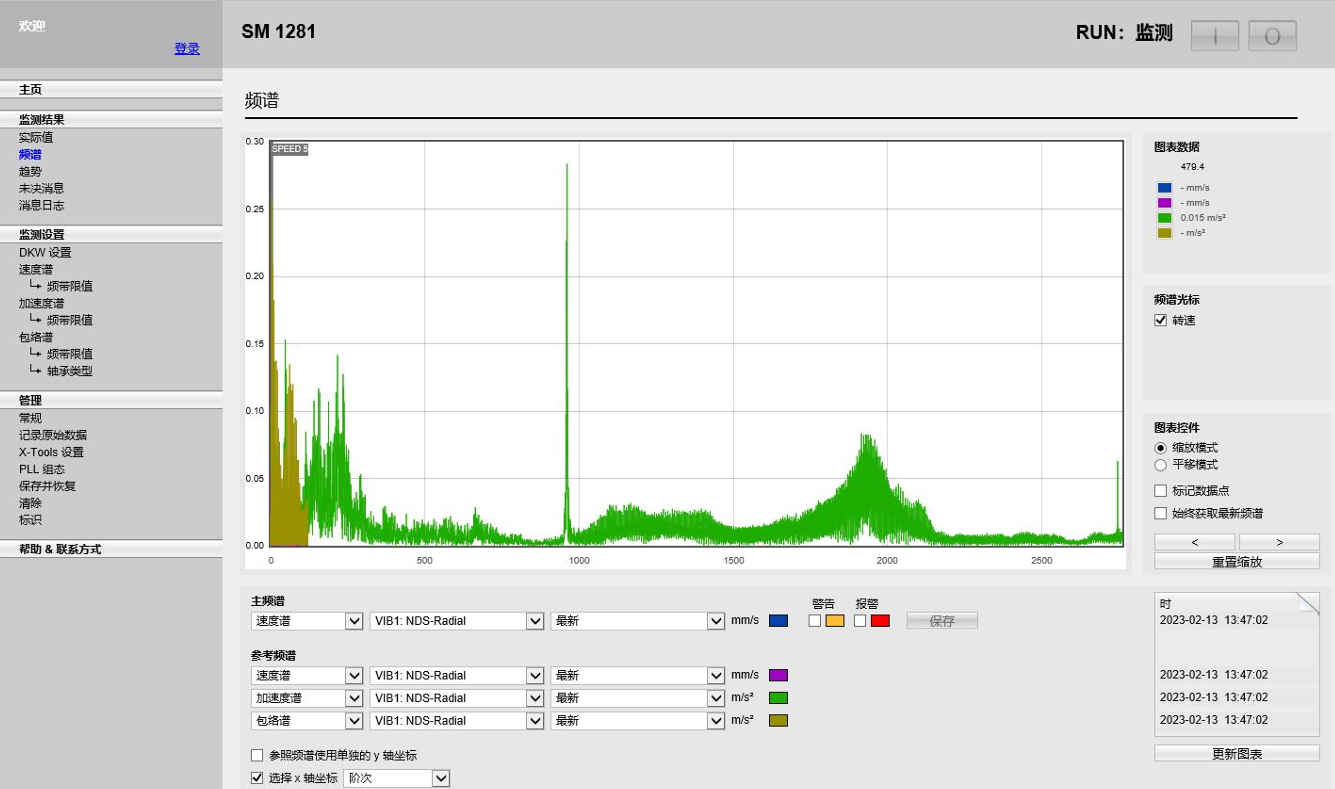

●基于web的机载软件采⽤基于特征值的诊断和频率选择性诊断的⽅法，不需要安装⽤于诊断和可视 化的附加软件，即可实现振动及转速等传感器的测量数据和分析数据、图形等。
●系统具有良好的可扩展 性，1个SM1281状态监控 模块可配接4个IEPE振动传 感器和1个转速传感器，1个 S7-1200 CPU模块可挂载 7个SM1281状态监控模 块。
●系统通过OPC UA⾯向 SCADA系统和其他程序的 开放式软件接⼝。
主要设备介绍
CMS1281振动分析监测模块
（1）供电电压：24VDC。
（2）接⼝电源：IEPE恒流源，4mA或8mA。
（3）功能：具有OPC-UA服务器功能和Web服务器，能与其他系统进⾏数据交 互和远程访问。
（4）与S7-1200CPU配套使⽤，便于模块扩张（最多可扩展7个CMS1281）。
KJF127矿⽤隔爆兼本安型监控分站
●概述
KJF127矿⽤隔爆兼本安型监控分站主要⽤于通信采集与控制、开关量信号和模 拟量IEPE信号采集、开关量控制输出。
●主要功能及参数
（1）⼯作电压：AC127V
（2）10⼨液晶触摸屏
（3）视频对讲功能
（4）2路RS485通讯端⼝
（5）2路CAN通讯端⼝
（6）16路可配置输⼊/输出开关量信号端⼝
（7）8路IEPE振动采集
（8）2路以太⽹电⼝
（9）3路以太⽹光⼝

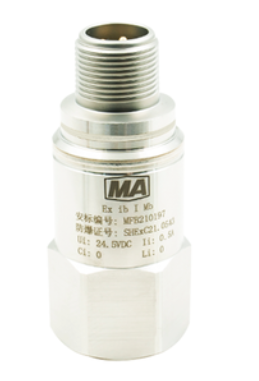

GWZ120/300矿⽤本安型温度振动传感器
（1）⼯作电压：18～30VDC
（2）振动量程：±100g
（3）振动灵敏度（±5%）：50mV/g
（4）振动频率响应（±10%）：1～10000Hz
（5）振动频率响应（±3dB）：0.4～13000Hz
（6）振动安装谐振频率：30,000Hz
（7）振动最⼤横向灵敏度：＜5%
（8）振动⾮线性度：＜1%
（9）振动噪声（RMS）：＜100uV
（10）温度测量范围:0～120℃
（11）防护等级:IP67
