系统概述
系统基于WiFi6⽆线通信技术和SIP初始会话协议，在地⾯建⽴核⼼⽹服务器及调度中⼼，井下通 过本安型基站进⾏⽆线信号覆盖，利⽤矿⽤环⽹光缆及交换机进⾏传输，实现以实现井上、井下全⽅ 位的WiFi6专⽹覆盖，提供基于SIP的⾼质量语⾳通信、⾼清视频通话、⾼速上⽹等服务。系统具备以 太⽹接⼝，可⽆缝接⼊⼯业环⽹，具备5G、4G、精确定位、车辆管理、机器⼈巡检等多种应⽤拓 展，为矿井提供更加稳定可靠的⾳视频通信、数据传输、多系统融合调度、可视化调度、分中⼼调度 等多种功能。系统防爆性能符合国家标准及煤矿安全规程要求，适⽤于煤矿、⾮煤矿⼭、地下管廊、 隧道等多种领域。
系统组成
系统主要由系统管理软件、SIP服务器、语⾳⽹关、调度台、矿⽤本安型⽆线基站、矿⽤本安型⼿ 机、矿⽤本安型摄像仪、矿⽤本安型遥控接收器、矿⽤浇封兼本安型直流稳压电源等设备组成。
系统功能
●业务功能：语⾳/视频通话、对讲；与调度、⾏政互联互通；移动增值业务功能；⽆线数传
●调度功能：群呼、圈呼、转接、监听、强挂、强拆、强插、代答、拨号盘、排队/保持功能、调度 ⼀键呼叫、录⾳、视频联动等功能
●管理功能：录⾳、直通、会议、⽹管服务器功能和汇接功能。
系统特点
●系统可以实现Wi-Fi信号的覆盖，⽆线基站⾃⾝具有千兆模块，可以⾃组环；同时⽆线基站附近 摄像仪可就近通过⽹线接⼊基站，完成数据传输，也Wi-Fi⽆线摄像仪的接⼊，实现⼤容量⽆线可 视化通信场景；⽆线基站具备RS485接⼝，直接与其他RS485接⼝的设备通信，实现井下的融 合；系统同时⽀持与地⾯调度通信系统的融合，实现⼀体化调度。
●系统功能丰富，可实现语⾳通话、视频通话、⾳视频联动、指挥调度、数据传输、扩⾳⼴播、 远程控制等功能，满⾜客户多种通信需求。
●系统可以⾃组专⽤⽹络，也可以和其他有线、⽆线通信⽹络互连互通，接⼊集中调度、应急⼴ 播、视频监控、⼈员定位、安全监测、远程控制等系统，共⽤环⽹光缆和交换机，组成多业务融 通信⽹络平台。
●WiFi6基站采⽤以太⽹接⼝，⽀持千兆上联，⽀持⾃组千兆环⽹传输；传输速度⾼，漫游切换 流畅，具有⾼可靠性，组⽹成本低，双链路（2.4GHz/5.8GHz）保证，控制信号延迟⼩。
主要设备介绍

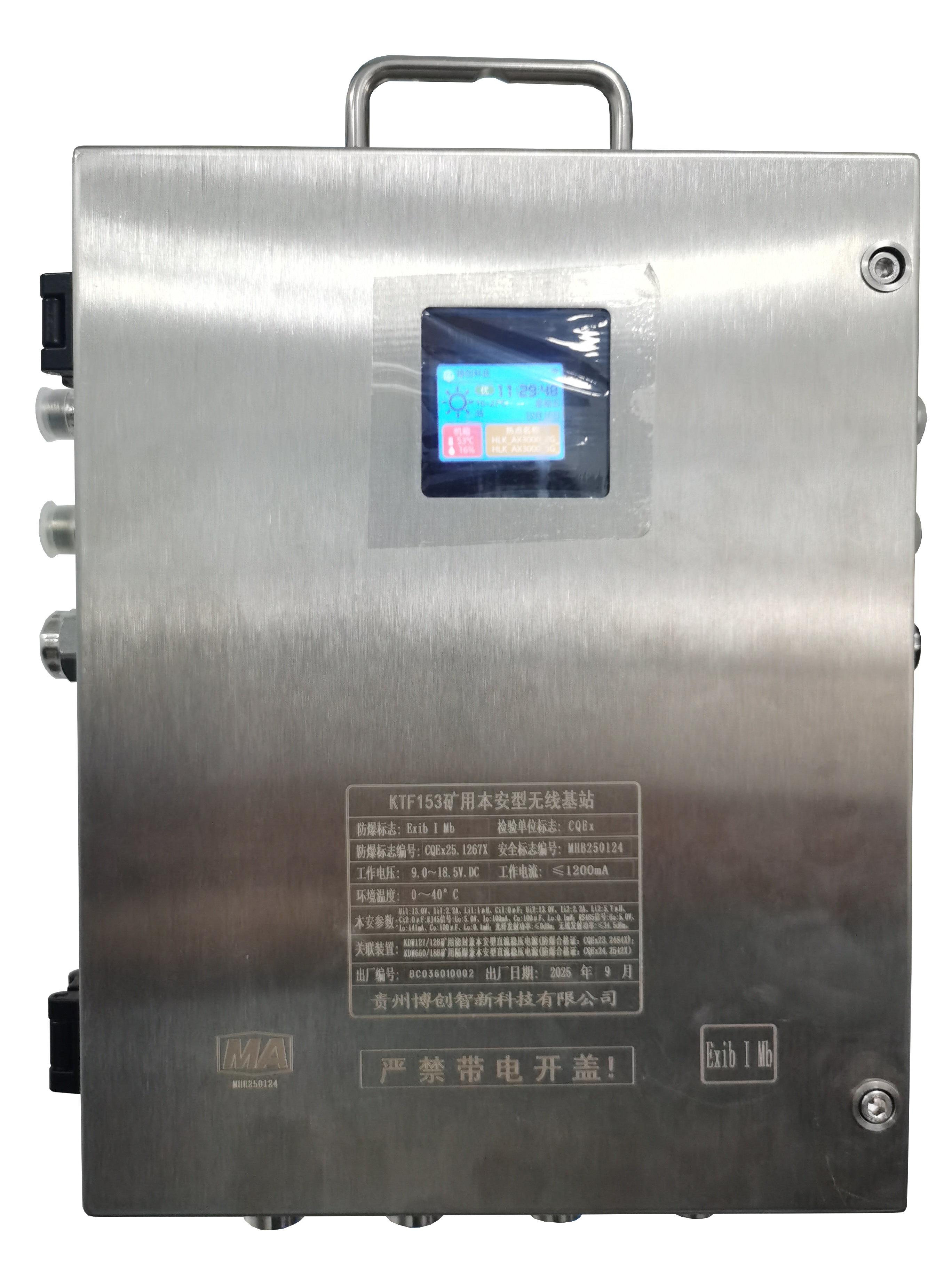

KTF153矿⽤本安型⽆线基站
基本功能
a)具有WiFi⽆线信号接收与转发功能；
b)具有基站状态显⽰功能；
c)具有⽆线中继功能；
主要参数
(1)⽆线基站电⽓参数
a)额定⼯作电压：DC12V；
b)⼯作电压范围：9.0V-18.5V；
c)最⼤⼯作电流：≤1500mA。
(2)⽆线基站传输性能
a)1路RS485通信端⼝；
b)5路以太⽹电信号端⼝；
c)4路以太⽹千兆光信号端⼝；
d) ⽆线信号：
●⼯作频率：(2.4～2.48)GHz/(5.18-5.88)GHz；
●传输⽅式：IEEE802.11b/g/n/ac/ax；
●最⼤传输距离：200m(⽆遮挡⽆近频⼲扰)。

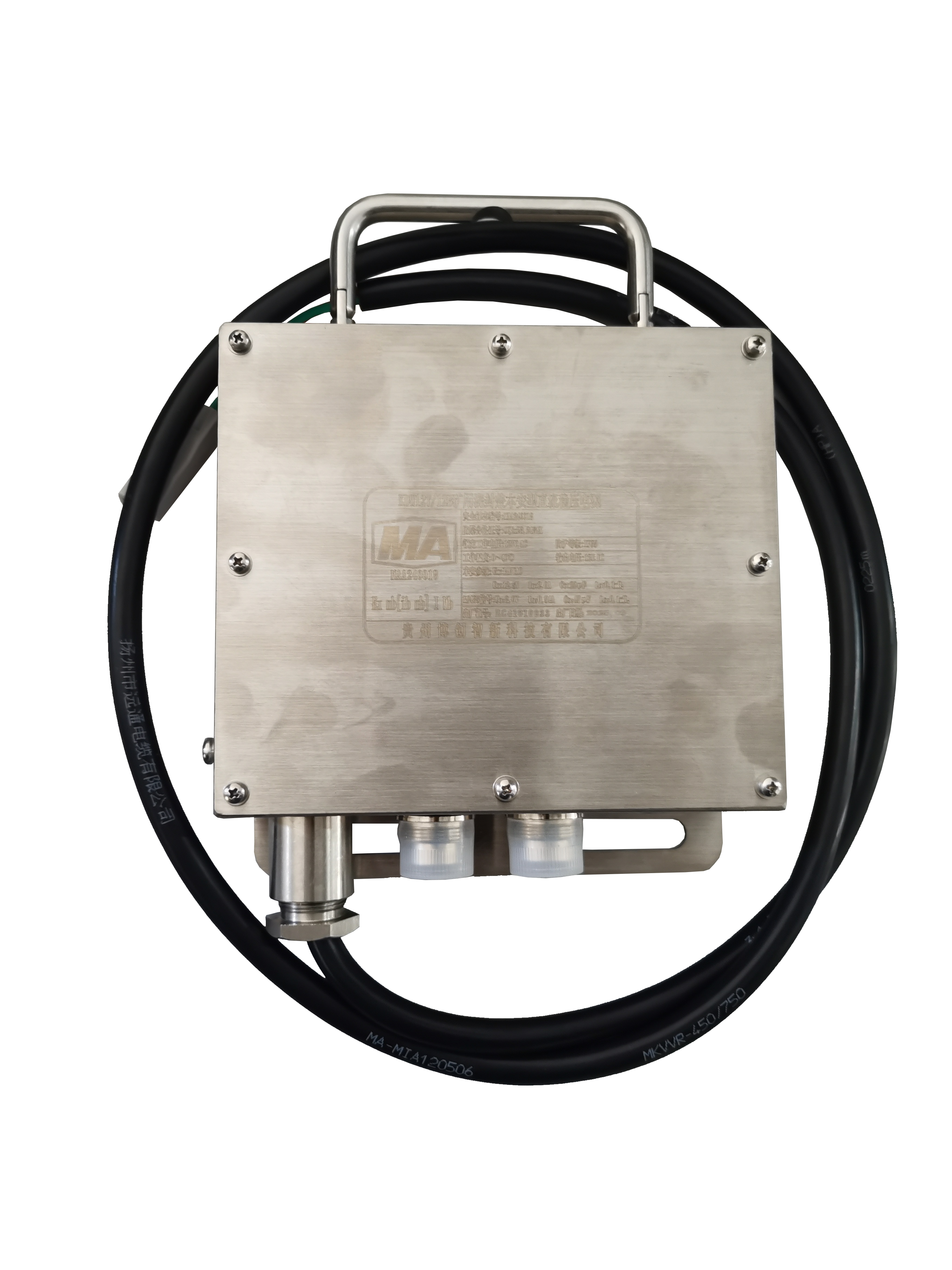

KDW127/12B矿⽤浇封兼本安型直流稳压电源
概述
KDW127/12B矿⽤浇封兼本安型直流稳压电源是为煤矿井下本质安全型产品供电的直 流稳压电源，适⽤于各种本质安全型设备。该电源具有体积⼩，重量轻，输⼊电压范围 宽，安装维护⽅便等特点，该电源箱适⽤于煤矿有⽡斯和粉尘爆炸危险的场所中。
主要技术指标
●供电电源
a)额定⼯作电压：127V.AC；
b)输⼊视在功率：≤100VA。
●2路DC12V本安电源输出，输出最⼤电流2A。
●备⽤电源：由4节3.2V/5Ah磷酸铁锂锂离⼦蓄电 池串联；
●传输性能：1路RS485通信端⼝

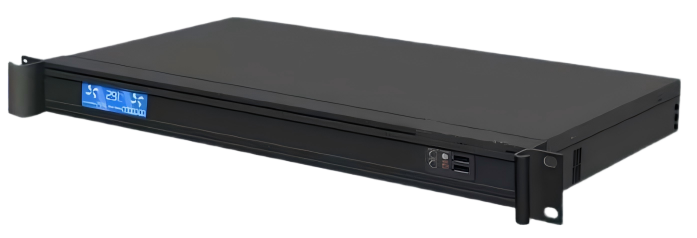

SIP服务器
系统概述
SIP服务器具有部署⽅便、易扩容扩展、易管理维护、兼容性强、在线升级、⽀持SIP协议，⽀持 U D P 、 T C P 、 T L S三 种 ⽅ 式 ， ⽀ 持R T P透 传和S R T P加 密 。语⾳编码格式⽀持 G729、Alaw、Ulaw、G726、G722、GSM和ILBC。视频编码格式⽀持H264和VP8。DTMF格式⽀持带内透 传、RFC2833、SIP INFO等三种⽅式。⽀持NAT、⽀持会话定时器、抖动缓冲机制、回声抵消。⽀持 IPV4、IPV6、N2N VPN，⽀持DHCP、静态地址、PPPOE客户端。拆线⽅式⽀持忙⾳检测和反极检测，应答⽅ 式⽀持延时和反极检测。
主要功能
●多终端注册：单个分机账号，可多终端同时注册，实现座机、⼿机、电脑多⽅位⼀体的办公通信，来电⽀持多 终端同时振铃。
●来去电⿊⽩名单：系统⽀持来去电⿊⽩名单功能，通过对来电号码进⾏识别，⾃动拒接⿊名单的来电。
●节省通话费⽤：⽀持各类SIP电话终端，可通过宽带⽹络进⾏异地组⽹，将长途转变为市话或免费电话，降低 通话费⽤。
●降低部署难度：根据现场的环境，灵活的调整设备数量及配置，通过SIP进⾏组⽹，实现⾼效部署。
●通话录⾳：⽀持通话录⾳功能，录⾳可以存储到本地存储，也可以存储到扩展的⽹盘空间内，轻松的实现超⼤ 容量存储。
●智能呼⼊路由：⽀持智能呼⼊路由，可根据不同的来电⽅，不同的来电时间，路由到不同的⽬的地。⽀持设为 挂机、内部分机、分机号码、提⽰⾳、中继、语⾳导航、队列、振铃组、电话会议、⼴播、DISA等⽬的地址。
●语⾳导航：⽀持多级语⾳导航，⽀持中英⽂双语导航。
●分级彩铃：⽀持分机彩铃功能，⽀持多彩铃⾳功能，分机可独⽴设置彩铃集，⽀持⾃动切换彩铃。
●分级呼叫转移：呼叫转移可设为⽆条件转移、遇忙转移、⽆⼈接转移。转移对象可以是分机号码、秘书号码、 语⾳信箱、也可以是外部号码、⽐如⼿机、固话号码。
●分机秘书功能：可设置经理秘书功能，所有来电需要经过秘书分机⽅可接⼊。
●分机来电截答：⽀持来电截答，⽀持同组截答和指定截答。
●多⽅通话：系统内分机⽀持多⽅通话。
●会议功能：系统⽀持多⽅电话会议。
●闹钟功能：⽀持闹钟功能，可⾃定义闹钟提⽰⾳。
●⼴播功能：⽀持⼴播功能，⽀持⾃动⼴播，⽀持⾃动应答。
●路由管理：⽀持呼⼊路由、呼出路由管理，提供优先级、时间规则、呼叫来源、主被叫号码匹配、号码变化、 ⽬的地等多个设置项。
●外线分组：根据外线不同类型进⾏分组，⽤户在拨打电话时根据需求选取不同组出局。
●分机分组：将内部分机根据需求分组，可实现单键群呼，组内代答。
●快速拨号：将电话号码存储在系统内，⽤序号快速呼出该号码。
●遇忙回叫：拨打内部分机忙线时，输⼊遇忙回叫指令后挂机，被叫分机空闲时⾃动回拨。
●语⾳信箱：分机⽆⼈接听时，可以实现语⾳留⾔。
●通话记录统计：实现分机的呼⼊和呼出数量、时间⽣成统计报表。特别适合电话销售公司对员⼯考核。
●留⾔转邮件：分机留⾔以邮件形式发送到设定邮箱。
●分机热线：分机提机⾃动呼叫设定的热线分机。
●通话时长限制：对分机的通话时间进⾏管理，可设定时间⾃⾏断线。
●通话强拆：对系统内任何通话组实⾏强制拆线。
●通话强插：对系统内任何通话组强⾏插⼊通话，实现应急事务处理。
●通话监听：对系统内通话组进⾏监听，适合探访场所。
●调试⼯具：⽀持调试⼯具，内置模拟端⼝录⾳⼯具、抓包⼯具、⽹络⼯具。
●安全中⼼：⽀持安全中⼼，内置防⽕墙、SIP⾃动防御、WEB⾃动防御、IP注册地址限制、⽤户代理注册限 制、SRTP语⾳加密、TLS信令加密、禁⽌被PING、WAN⼝访问管理。
●WEB管理：⽀持中英⽂的WEB管理，⽀持中英⽂的提⽰语⾳包。
●API接⼝：开放API接⼝，提供计费认证、参数管理、呼叫控制等功能。
主要技术参数
● SIP分机：≥100
●SIP中继：200
●标准1U机架式设计，采⽤IntelX86I7,12核CPU、8GBRAM、256GBFLASH。
●具有2个千兆以太⽹电⼝，1个PCIE扩展⼝，6个USB存储拓展接⼝、1个SATA存储拓展接⼝。
●采⽤软交换核⼼技术，⽀持模拟分机、模拟中继、SIP分机、SIP中继功能。
●具有电话、视频、留⾔、⼴播、会议、录⾳、通话记录、叫醒、⼀号通、热线等多项实⽤功能，提供⼀体化的 融合通信⽅案。
