系统概述
系统基于GIS平台、UWB定位技术，可实现监测井下⼈员、车辆、设备的移动及其分布 位置情况，并实现30cm以内的⾼精度定位。

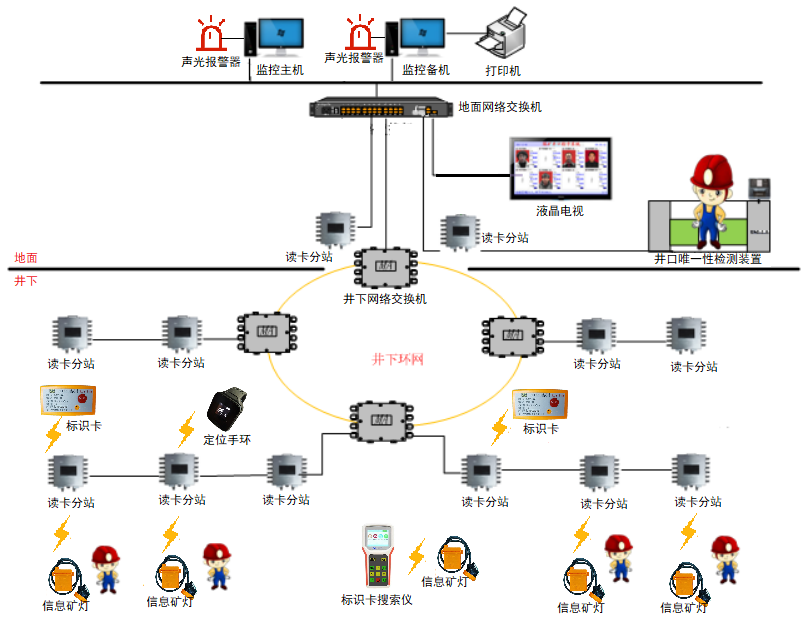

系统组成
系统主要由计算机（主、备机）、系统软件、井⼝唯⼀性检测装置、传输平台(环⽹交换机和地⾯ ⽹络交换机)、读卡分站、读卡分站电源、标识卡（或信息矿灯或⼿环）、标识卡搜索仪等组成等 组成。
主要设备介绍
系统主要技术参数
1）系统最⼤静态定位误差不⼤于0.3m。
2）系统最⼤动态定位误差应不⼤于7.3m。
3）最⼤位移速度不⼩于7m/s。
4）单台读卡分站并发识别数量不⼩于80。
5）漏/误读率不⼤于10-4。
6）最⼤传输距离
a）标识卡和信息矿灯与读卡分站之间的⽆线传输距离不⼩于400m；
b）读卡分站⾄监控计算机之间最⼤传输距离不⼩于l0km。
7）最⼤监控容量
a）系统允许接⼊的分站数量128；
b）标识卡和信息矿灯数量不⼩于8000个。
8）系统最⼤巡检周期不⼤于5s。
9） 存储时间
a)携卡⼈员实时位置/时刻记录保存3个⽉以上；其他重要记录记录保存2年以上；当主机发⽣故障 时，丢失上述信息的时间长度不⼤于60s；
b) 读卡分站存储数据时间不⼩于2h。
10）从⼯作主机故障到备⽤主机⾃动投⼊正常⼯作时间不⼤于60s。
11）标识卡每次充电后标识卡连续⼯作时间不⼩于7d。
12）打开信息矿灯主光源连续⼯作11h后，信息矿灯内的标识卡继续⼯作时间不⼩于199h。
13）⾤⽤可充电电池的标识卡搜索仪，充满电后标识卡搜索仪连续⼯作时间不⼩于8h。
系统主要功能
●矿井⼊井⼈员的实时位置精确定位、静态与动态⽬标跟踪
●地⾯监控主机与标识卡双向呼叫

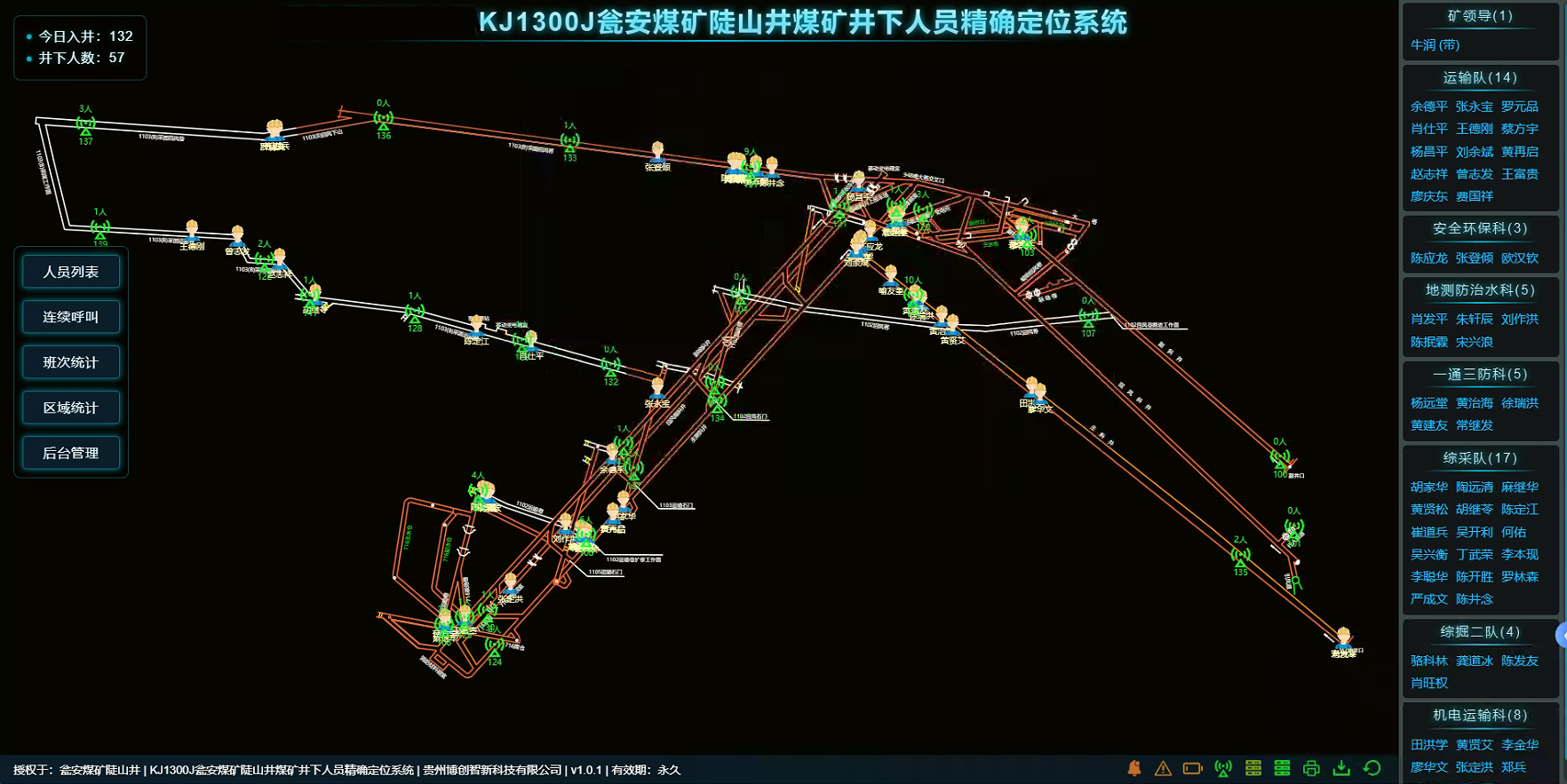

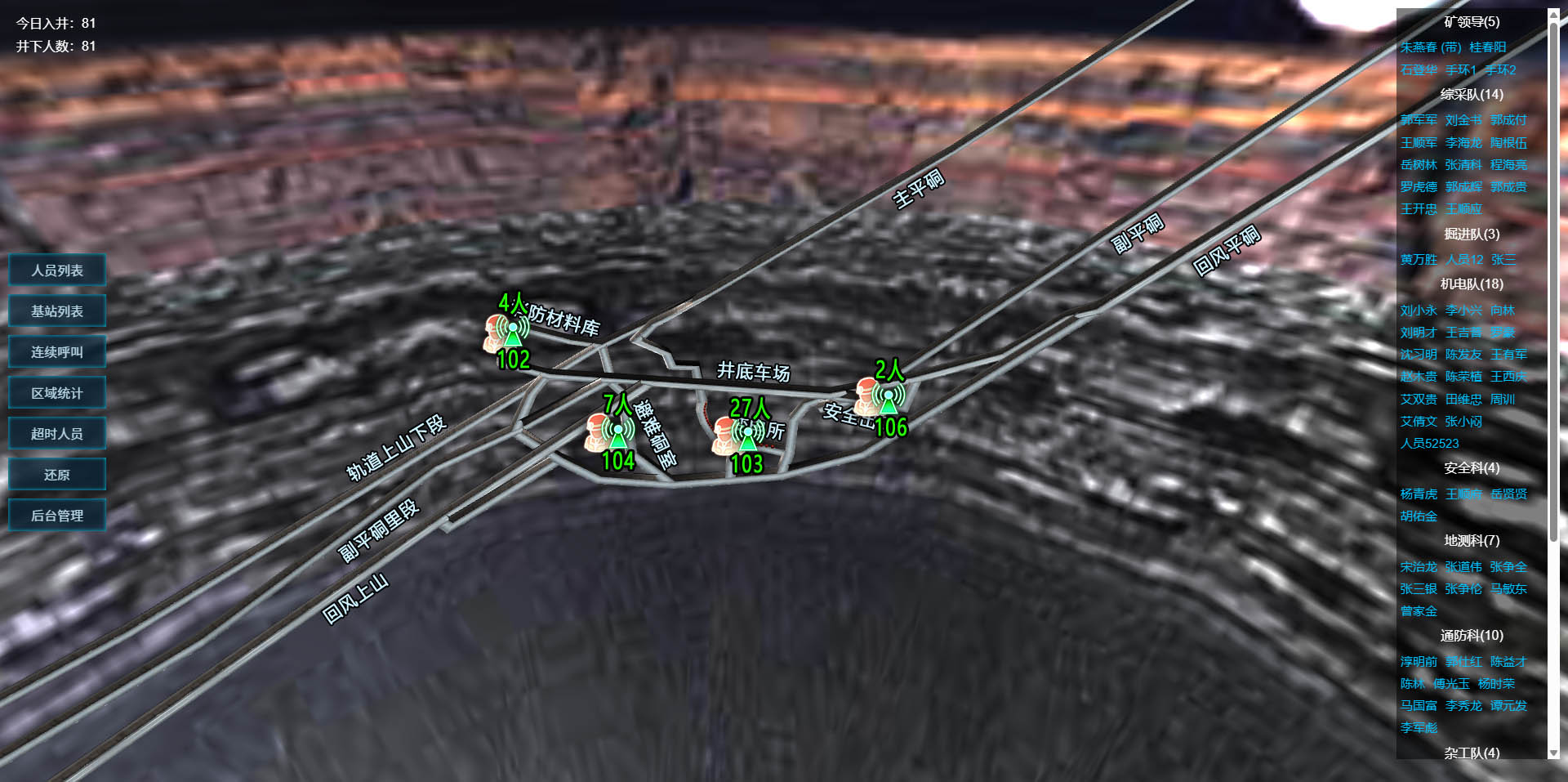

●⼆维/三维GIS展 ⽰
●出⼊井管理
●考勤管理
●区域进出管理
●限员管理
●轨迹查询回放
●唯⼀性检测功能 对出⼊井⼈员⾝份、未带卡、带坏卡、多带卡、替代卡等违规⾏为的精准识别并就地报警，可扩展酒 精、体温、⼈员携带⾦属等检测功能。
●数据存储与备份
●系统⾃诊断

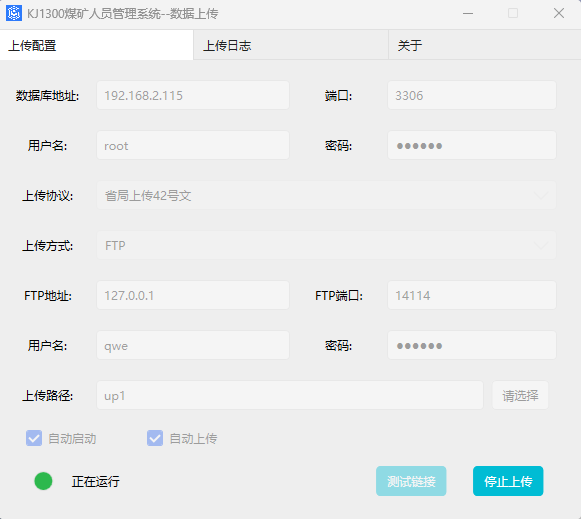

●数据联⽹与上传
●主备机双机切换功能
系统主机具有双机切换功能。系统主机双机热备份。当⼯作主机发⽣故障时，备份主机⾃动投⼊⼯作。

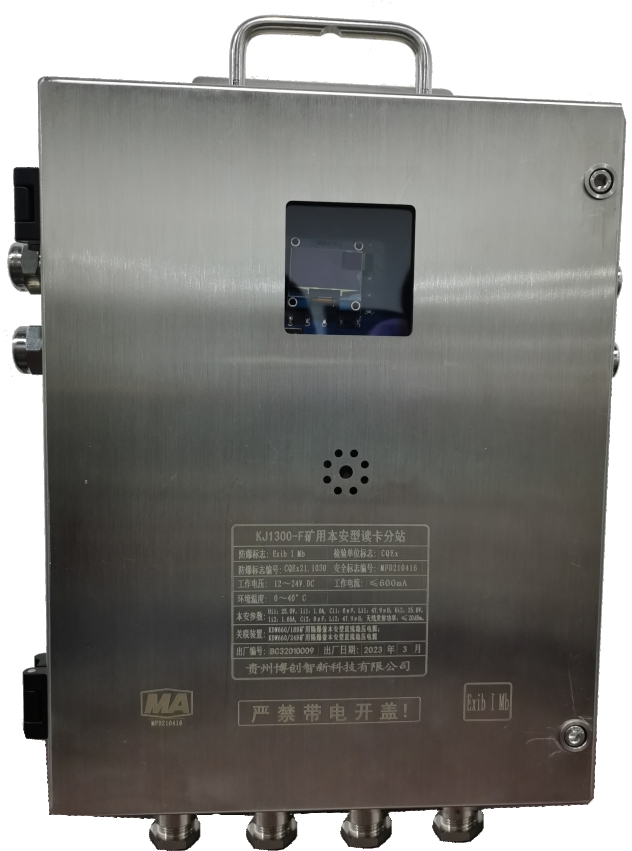

KJ1300-F矿⽤本安型读卡分站
主要功能
●读卡分站具有接收标识卡的⽆线编码功能以及与标识卡的双向通讯功能；
●读卡分站具有与交换机通讯的功能；
●读卡分站具有电源指⽰、上位通讯信号指⽰功能；
●读卡分站具有通讯信号中断后的数据存储和续传功能；
●读卡分站具有时间标记功能；
●读卡分站具有标识卡号显⽰功能；
●读卡分站具有声⾳提⽰功能，声级强度在距其1m 远处的声响信号的声压级应不⼩于75 dB(A）；
主要技术指标
(1)电⽓性能
●额定⼯作电压：DC24V；
●⼯作电压范围：9V～25V；
●最⼤⼯作电流：≤600mA。
(2)传输性能 A.UWB ⽆线参数
●通信⽅式：UWB；
●⼯作频率：3.5GHz～4.4GHz；
●最⼤识别距离：400m(⽆遮挡⽆近频⼲扰)。
B.3路以太⽹百兆光信号端⼝
C.2路以太⽹电信号端⼝
(3)并发识别数量80张。

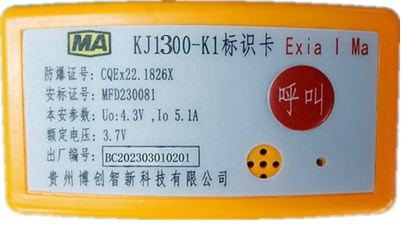

KJ1300-K1标识卡
主要功能
●标识卡与读卡分站应具有双向通信功能。
●标识卡应具有声光和振动报警信息提⽰功能。
●标识卡应具有紧急呼救按钮。
●标识卡应具有输出电池⽋压警告信号功能。
主要技术指标
(1)供电电源
●额定⼯作电压：3.7V.DC
●⼯作电压范围：（3.0～4.2）V.DC
●平均⼯作电流：≤8mA
(2)⽆线参数
●⼯作频率：3.5GHz～4.4GHz
●信号类型：UWB
●标识卡与读卡器之间的最⼤⽆线识别距离：不⼩于400m（⽆遮挡⽆近频⼲扰）。
(3)信号发送周期：≤1.2s
(4)连续⼯作时间：电池充满电后标识卡连续⼯作时间不⼩于7天（采⽤可充电电池）。

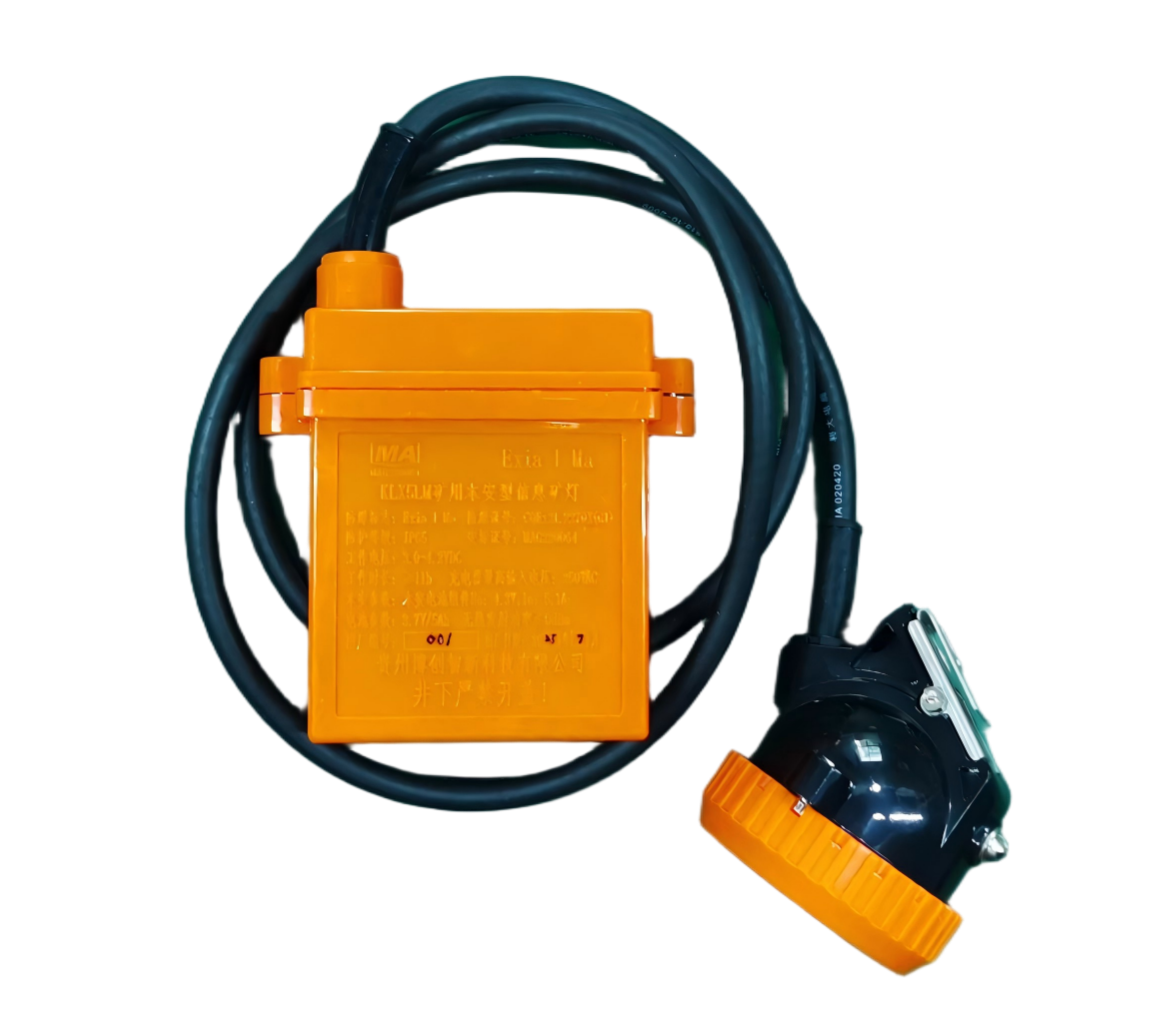

KLX5LM 矿⽤本安型信息矿灯
主要功能
(1) 矿灯部分
●灯头设有两个光源，⼀个是主光源，主光源聚焦，另⼀个是副光源。
●具有过充电保护
●具有过放电保护
(2)通信板部分
●信息矿灯与读卡分站具有双向通信功能。
●信息矿灯具有紧急呼救按钮。
●信息矿灯具有输出电池⽋压警告信号功能（上位机显⽰）。
●信息矿灯具有声光和振动报警信息提⽰功能。
主要技术参数
(1) 矿灯部分
●矿灯有效⼯作时间应不⼩于11h；
●矿灯在有效⼯作时间结束时，装配完整的灯头主光源 发光强度在正常照射⽅向应发射出最少1cd的锥形光。
(2) 通信板部分
A. 电⽓参数
●⼯作电压：DC3.7V；
●标识卡平均电流：≤80mA B.UWB参数
●通信⽅式：⽆线局域⽹（IEEE802.15.4-UWB）；
●⼯作频率：3.5GHz～4.4GHz；
●最⼤识别距离：不⼩于400m(⽆遮挡⽆近频⼲扰)；
(3) 连续⼯作时间 打开矿灯主光源连续⼯作11h后，通信板应能继续⼯作 时间不⼩于199h。

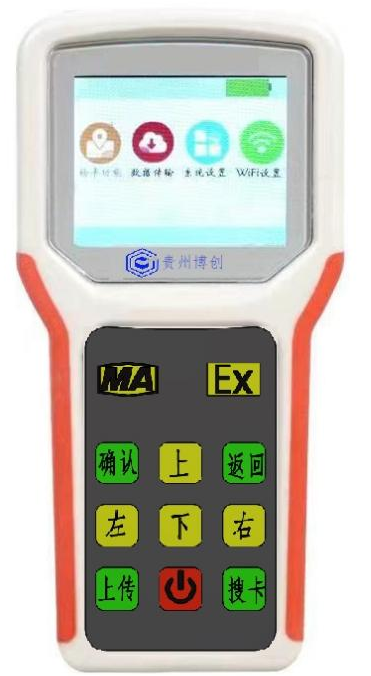

KJ1904-S矿⽤本安型标识卡搜索仪
主要功能
a) 搜索仪具有接收标识卡⽆线编码信号的功能。
b) 搜索仪具有搜索信号覆盖范围内的⼈员标识卡信息的功能；
c) 搜索仪具有对标识卡发送报警信号的功能；
d) 搜索仪具有搜索信息查询功能。
主要技术参数
(1) 电⽓参数
●额定⼯作电压：3.7V；
●⼯作电压范围：3.0V～4.2V；
●⼯作电流：≤600mA。
(2) ⽆线参数
●通信⽅式：UWB；
●⼯作频率：3.5GHz～4.4GHz；
●最⼤识别距离：80m(⽆遮挡⽆近频⼲扰)。
(3) 连续⼯作时间 电池充满电后搜索仪连续⼯作时间不⼩于8h（采⽤可充电电池）。

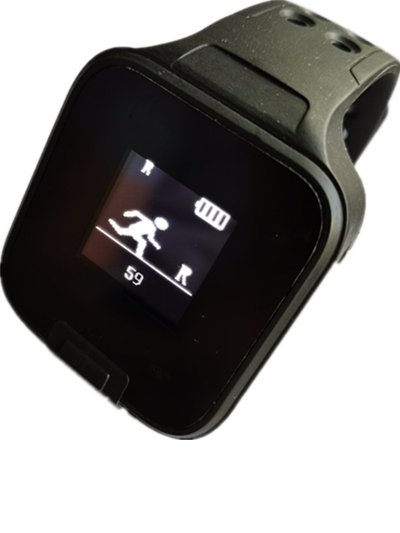

KJ1300-K2矿⽤本安型⼿环
基本功能
a)⼿环与读卡分站应具有双向通信功能。
b)⼿环具有报警信息显⽰、振动提⽰功能。
c)⼿环具有紧急呼救按钮。
d)⼿环具有电池⽋压告警和腕带拆卸告警信号功能。
e)⼿环具有计步功能。
主要参数
(1)⼿环结构参数
●外形尺⼨：44mm×231mm×19mm
●重量：≤0.5kg
●安装⽅式：便携式
●防爆型式：ExiaIMa
●外壳防护等级：IP65
(2)⼿环电⽓参数
●电池额定容量550mAh,连续⼯作时间≥7d；
●⼯作电压范围：3.6～4.2VDC；
(3)⼿环UWB⽆线参数
●⼯作频率：3.5GHz～4.4GHz
●信号类型：UWB
●⼿环与读卡器之间的最⼤⽆线识别距离：不⼩于400m（⽆遮挡⽆近频⼲扰）。
KDY660/18B矿⽤隔爆兼本安型直流电源
KDY660／18B矿⽤隔爆兼本安型直流电源是为煤矿井下本质安全型产品提供本质安全电源,适⽤于 各种需要提供本质安全型电源的分站、仪表或传感器等矿⽤设备，该电源具有备⽤电源功能，在交流 停电的情况下，该电源箱能继续为额定负载设备提供4⼩时的供电。
主要特点
a)可适⽤于具有甲烷及煤尘爆炸危险的煤矿井下；
b)两端⼦127～660VAC宽电压输⼊，不担⼼接线错误；
c)具备实时显⽰电源箱⼯作状态及电池电量等；
d)备⽤电池19.2V／6Ah，断电后续航能⼒强；
e)两路隔离本安电源输出，带载能⼒强。
主要参数
(1)结构参数
a)外壳材质：Q345B；
b)外形尺⼨：385mm×373mm×148mm；
c)质量：≤30.0kg；
d)防爆型式：Exdb[ibMb]ⅠMb
(2)主要技术指标
●供电参数
a)输⼊电源电压：127V.AC～660V.AC,50Hz；
b)输⼊视在功率≤50VA。
●1路本安DC12V电源输出，最⼤输出电流1.6A；1路本安DC18V电源输出,最⼤输出电流1.0A。
●功能
a)具有输⼊、输出电源指⽰功能；
b)具有限流、限压、短路保护功能，故障撤销后能⾃动恢复；
c)1路本安型RS485通信端⼝；

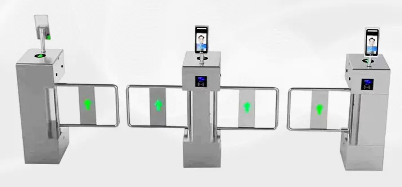

井⼝唯⼀性检测装置
概述
该装置⽤于实现员⼯出⼊井的安全管理。该系统综合了多模态⽣物⾝份识别、体温检测、酒精检 测、⼊井定位唯⼀性检测、安全知识答题、信息发布、异常报警、安全⽣产警⽰等功能的⼀体化安检 解决⽅案，可有效杜绝未带标识卡和信息矿灯、标识卡和信息矿灯没电、⼈卡不⼀致、带病、醉酒、 三违⼈员违规⼊井，确保下井⼈员符合上岗要求。
装置组成结构
该装置主要由⼈⾏通道闸 机、⼈脸虹膜识别装置、 ⼈体感应传感器、体温检 测（选配）、酒精检测 （选配）、光栅、AI井⼝视 频摄像机、控制主机、井 ⼝液晶显⽰⼤屏（或LED显 ⽰⼤屏）、声光报警装 置、⽹络系统、系统控制 软件以及第三⽅系统数据 接⼝等部分组成。
主要功能
●唯⼀性识别
系统通过⼈脸或虹膜进⾏⽣物识别，再结合⼈员定位系统中标识卡和信息矿灯的数据能够判别出⼊井 ⼈员的唯⼀性，并与通道闸机配合实现系统的⾃动放⾏或阻拦；
●⼤屏同步显⽰
实时对⼊井⼈员唯⼀性检测数据，在⼤屏显⽰其照⽚以及卡号、姓名、班组等⾝份信息。同时还能滚 动播放安全标语、⼊井⼈员信息、领导跟班情况、当班⼊井⼈数、当前井下⼈数、管理条例等信息。
●数据查询统计分析及报表
将各种正常及异常的⼈员识别卡号、⼈员基础信息、⼈脸对⽐的照⽚等数据存⼊数据库，进⾏记录统 计，并完成各种报表⽣成，便于后期查询分析。
●⼊井⼈数限制
通过系统参数配置可以对⼊井任意时间段及⼊井⼈数进⾏限制设置。
●声光报警
对正常通⾏以及各种异常操作情况发⽣，进⾏语⾳提⽰，提⾼系统的⼈机交互能⼒。
●考勤管理
(1)考勤数据管理
(2)统计分析模块
(3)报表打印模块
●系统管理
包括系统参数设置、⾃动备份参数配置、备份数据恢复、设置⽤户权限、设备管理
●第三⽅系统数据交互接⼝
装置具有与⼈员定位系统、矿灯管理系统等第三⽅系统进⾏数据交互的接⼝功能。装置的⼈员档案信 息以⼈员定位数据库为准，⼈员的增、删、改都在⼈员定位系统完成，完成后⾃动同步到本装置。
主要技术参数
供电参数
(1) ⼯作电源：220V.AC；
(2) 频率：50Hz，允许偏差±5％； 其他参数 (1)接⼝数量：最少2个；
(2)传输⽅式：TCP/IP
(3)传输速率：10/100Mbps⾃适应；
(4)最⼤传输距离：100m(超五类⽹线）、10km(单模光纤)；
(5)⼈员平均通过时间：≤2s（启⽤多带卡功能后，≤3s）；
(6)⽀持远距离双⽬虹膜识别、⼈脸识别功能
(7)⼈脸和虹膜最多可⽀持1万⼈，同时识别速度≤2s。
