平台功能

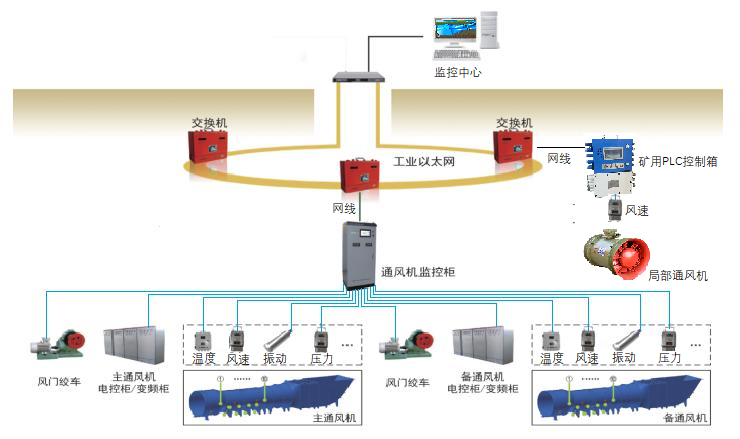

1、通风监控⼦系统
1）系统概述
系统采⽤⾃动控制、传感器检测、AI视频监控与识别、物联⽹等技术，对矿井主要通风机及其附属 设备以及局部通风机的运⾏状态，运⾏过程进⾏实时监测、实时报警、远程⼀键切换控制、数据统计 分析，确保通风机等设备的安全、稳定、可靠、经济运⾏。
系统主要组成设备
●监控主机（含监控软件）
●主扇⽤PLC控制柜或局扇⽤矿⽤PLC控制箱
●变频器柜
●振动传感器
●温度传感器
●负压传感器
●风速传感器
系统主要功能
●运⾏参数监测
1）监测通风机风速、风量、静压、全压、效率等参数； 2）监测通风机电机的电压、电流、变频器输出频率、有功功 率等电量参数； 3）监测通风机电机的前后轴温、绕组温度等参数； 4）监测通风机的轴的⽔平和垂直振动参数； 5）监测通风机运⾏状态、风机风门开/关到位状态、风门电 机动作状态、风门开度等参数；
●控制功能
1）具有现场及远程单控、集控功能； 2）具有⼀键切换主、备风机的功能； 3）具有就地及远程风量调节的功能；
●数据统计分析
1）统计分析风机的电压、电流、功率、计算通风机的⼯序能 耗和静压效率； 2）统计各监测数据，提供趋势图、报表等展⽰效果，可查询 不少于三个⽉内的历史数据； 3）⾃动⽣成⽇报表、⽉报表；

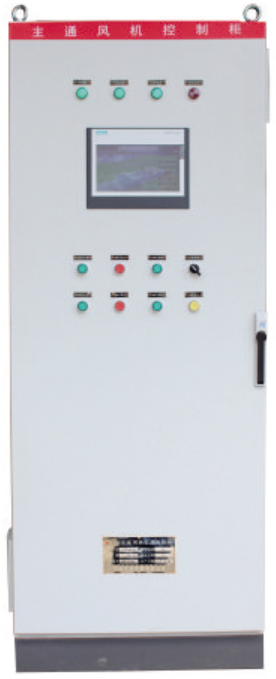

主通风机PLC控制柜
1）额定⼯作电压：AC220V
2）⼯作电流：≤5A
3）PLC选⽤西门⼦smart200系列或者S7-1200系列，开关量输⼊：36 路；开关量输出：24路，模拟量输⼊：16路，模拟量输出：4路， RS485通信端⼝：2个；
4）温度巡检仪：16路PT100通道；
5）15.6⼨昆仑通态液晶触摸屏；
6）2光8电⼯业级交换机；

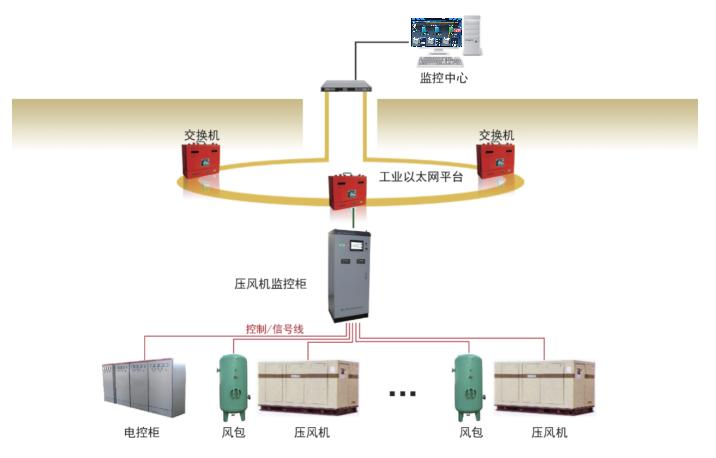

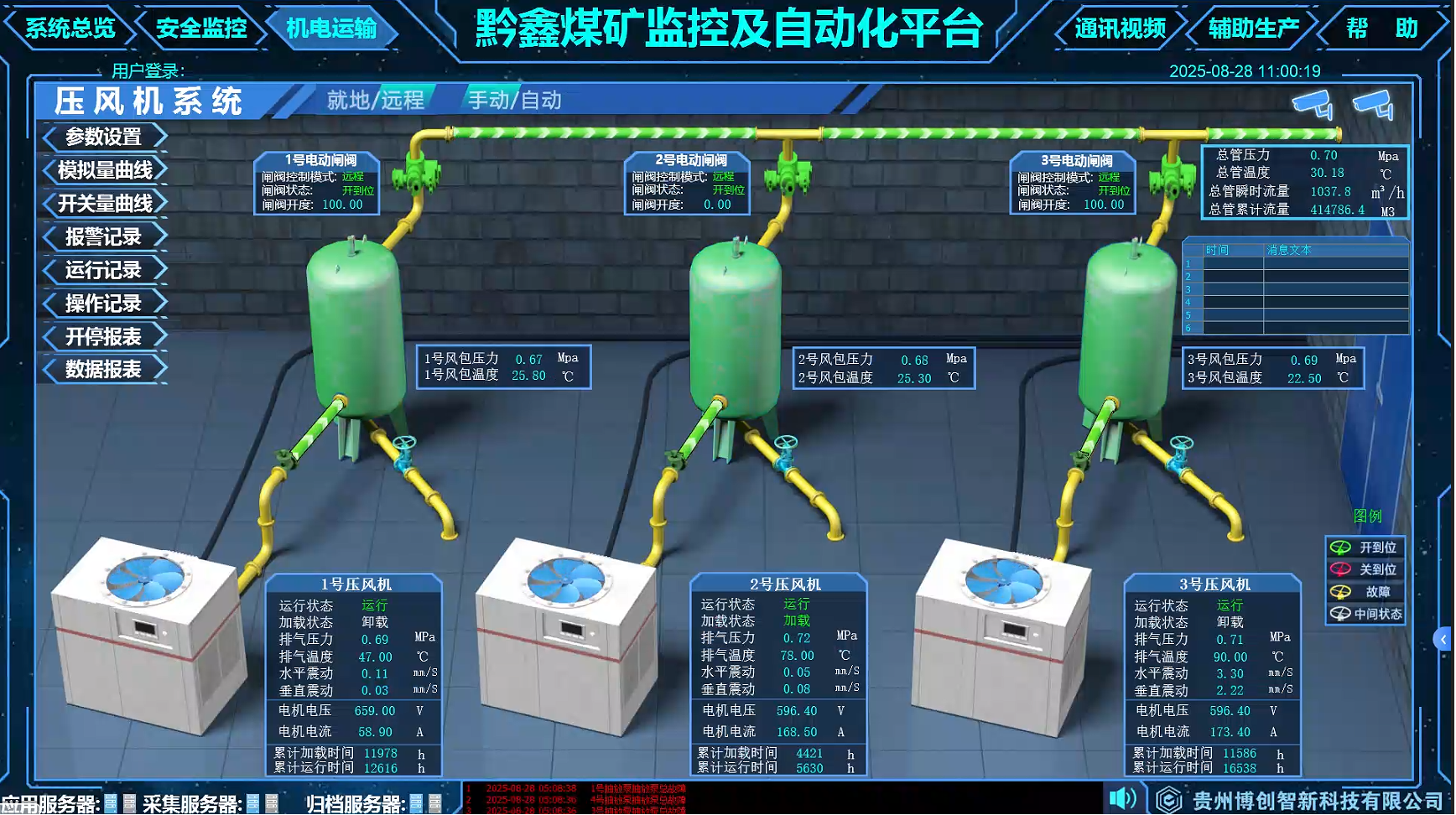

2、压风监控⼦系统
系统概述
系统采⽤⾃动控制、传感器检测、视频监控、物联⽹等技术，对压风机的运⾏状态，运 ⾏过程进⾏实时监测、实时报警、⾃动控制、故障保护、数据统计分析，确保压风机的 安全、稳定、可靠、经济运⾏，实现压风机房的⽆⼈值守。
系统主要组成设备
●监控主机（监控软件）
●PLC控制柜
●温度传感器
●压⼒传感器
●烟雾传感器
●排污球阀
系统功能
●具有压风机运⾏状态、电机电 压、电机电流、排⽓压⼒、排⽓温 度以及风包压⼒和温度，总管流量 等参数监测功能
●具有现场及远程单控、集控功能
●具有根据总管压⼒设定值，压风 机⾃动启动和停⽌，以及⾃动调度 投⼊运⾏台数的功能
●具有定时排放风包污⽔的功能
●具有⾃动调度压风机运⾏时间， 均衡各设备总运⾏时间，延长设备 使⽤寿命
●具有压风机排⽓温度、风包温度 超限停机断电功能

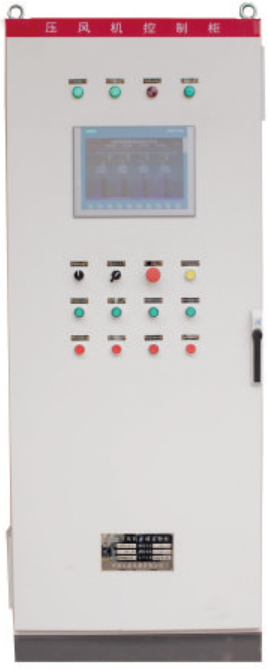

压风机PLC控制柜
●额定⼯作电压：AC220V
●⼯作电流：≤3A
●PLC选⽤西门⼦smart200系列或者S7-1200系列，开关量 输⼊：36路；开关量输出：24路，模拟量输⼊：12路， RS485通信端⼝：2个；
●温度巡检仪：16路PT100通道；
●15.6⼨昆仑通态液晶触摸屏；
●2光8电⼯业级交换机；
3、排⽔监控⼦系统
系统概述

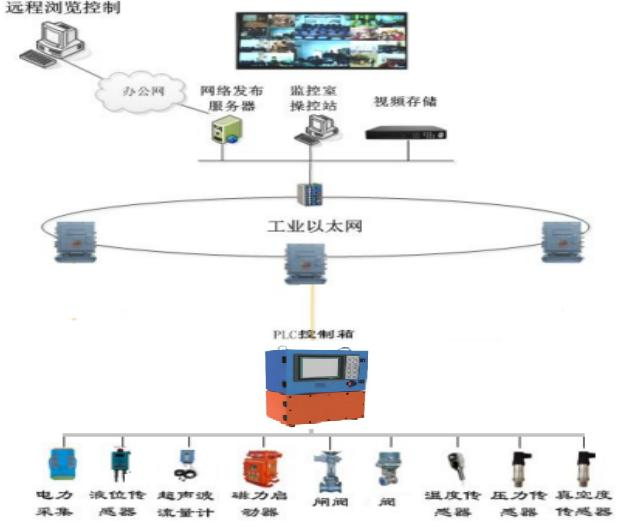

系统采⽤⾃动控制、传感器检测、视频监控、物联⽹等技术，通过PLC控制器对⽔泵及 附属设备的运⾏状态，运⾏过程进⾏实时监测、实时报警、⾃动控制、故障保护，实现 ⽔泵房⽆⼈值守，延长⽔泵的使⽤寿命和经济节能运⾏。
系统主要组成设备
●监控主机(含监控软件）
●矿⽤PLC控制箱(含10.2⼨触摸屏)
●电动阀门
●液位传感器
●压⼒传感器
●温度传感器
●超声波流量传感器
系统功能
●具有⽔泵运作状态、⽔泵轴温、电机电压、电机电流、⽔仓液位、⽔泵阀门开/关到位 状态监测、⽔泵阀门开度、排⽔压⼒和总管流量等参数监测功能
●具有液位、压⼒、流量、温度等报警保护停机功能
●具有现场及远程单控、集控功能
●具有根据液位设置⾃动⽔泵启停的功能
●具有根据涌⽔量⼤⼩⾃动选择投⼊运⾏⽔泵数量的功能
●具有和运输⼦系统联动实现⽤电的避峰填⾕功能

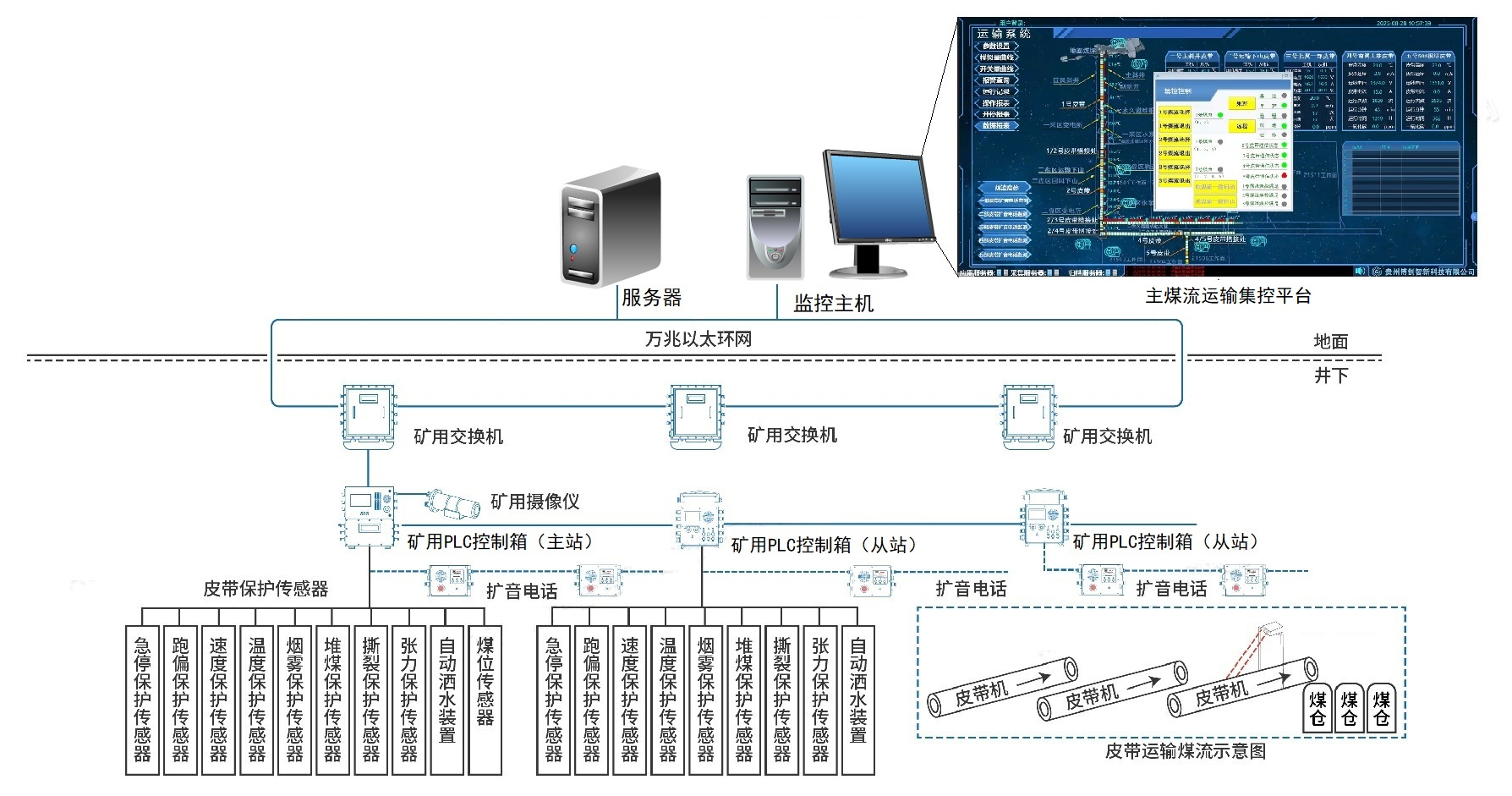

4、胶带运输监控⼦系统
系统概述 系统采⽤⾃动控制、传感器检测、视频监控、物联⽹等技术，对胶带输送机及其配套设备 实时监控，通过胶带机智能保护（包括打滑/超速、急停、跑偏、超温洒⽔、堆煤、烟雾、撕 裂等保护功能）、智能控制、智能联动、智能调速，实现煤流运输系统的⽆⼈值守，减少设 备空转时间，降低煤流运输⽣产能耗，提升矿井智能化⽔平。
系统主要组成设备
●监控主机（监控软件）矿⽤PLC控制箱（含7.0⼨显⽰屏）
●跑偏传感器拉线急停开关
●速度传感器
●温度传感器
●烟雾传感器
●堆煤传感器撕裂传感器
●洒⽔电磁阀
●扩⾳电话
系统功能
●具有胶带运输机及其配套设备的运⾏参数监测、参数报警保护停机功能
●具有现场及远程单控、集控功能
●具有现场启车语⾳预警、故障语⾳报警、语⾳打点联络及通话功能
●具有⼀键逆煤流启动，顺煤流停⽌功能
●具有和排⽔⼦系统联动实现⽤电的避峰填⾕功能
●具有和AI视频监控系统联动，⼈员⼊侵和跑偏、堆煤、烟雾、撕裂等故障保护停机功能

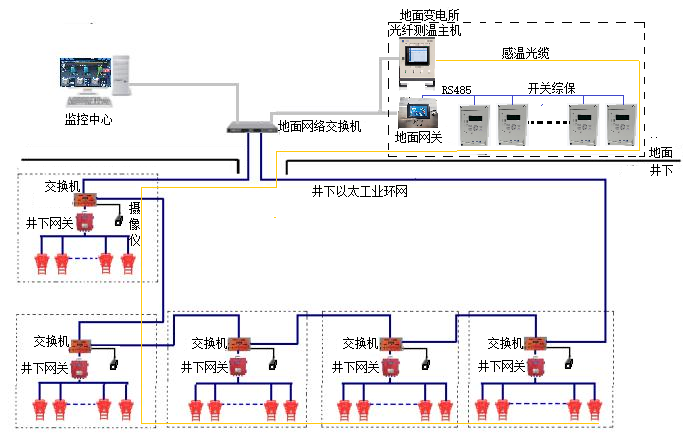

5、供配电监控⼦系统
系统概述
系统采⽤通信、计算机、视频监控、光纤传感和物联⽹技术，主要⽤于矿井供电系统的 实时在线采集、控制、通信、计量统计分析、管理和安全保护等⽅⾯，可实现各类开关 的遥测、遥控、遥信、遥调以及遥视功能，为⽤户掌握了解矿井供配电情况，调配电⼒ 负荷、管理供配电设备带来便利，为矿井⽤电提供可靠保障。
系统主要组成设备
●监控主机 (含监控软件）
●地⾯采集⽹关
●矿⽤采集⽹关 （KJJ660矿⽤隔爆兼 本安型多协议⽹关）

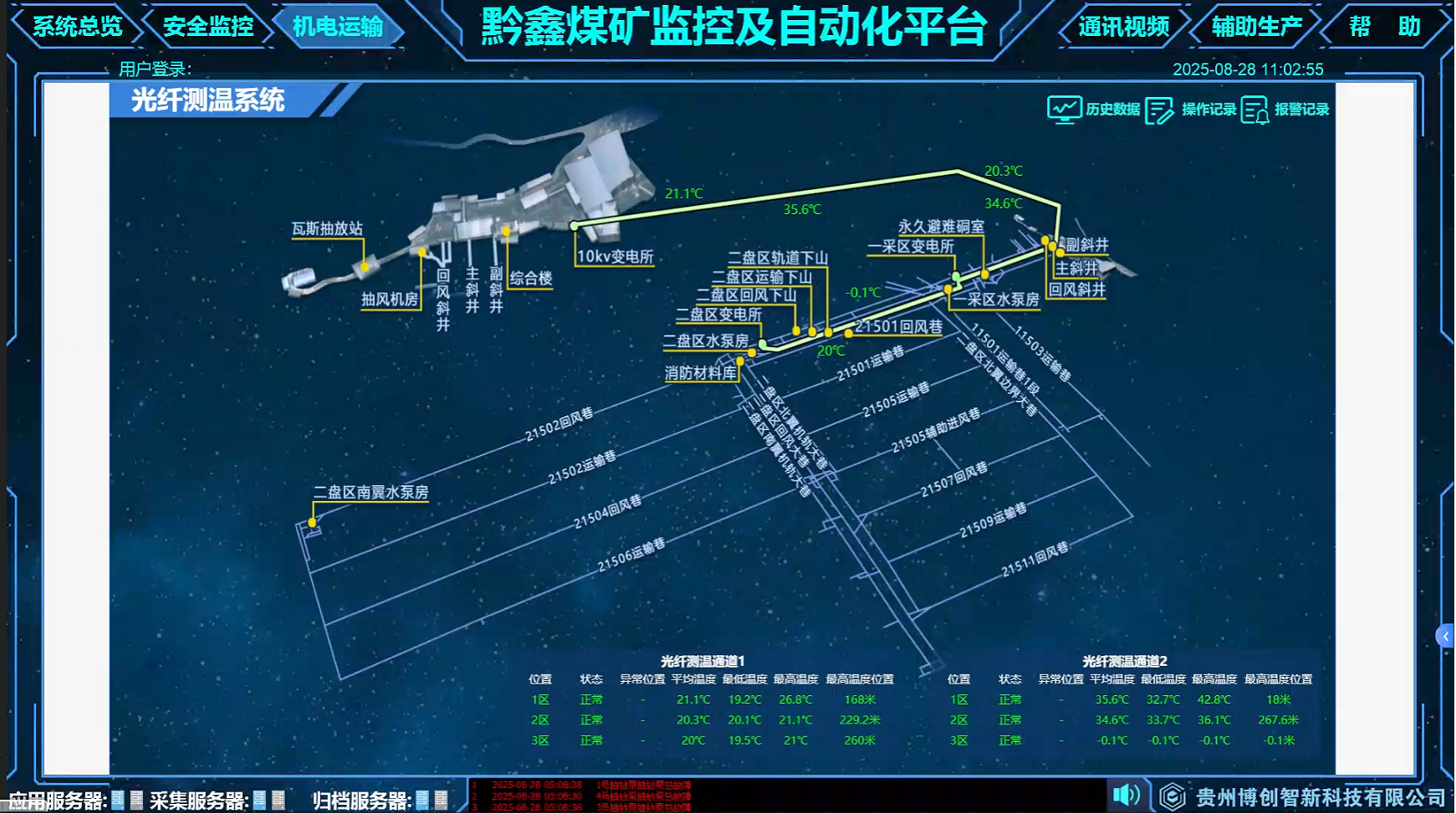

●光纤测温主机 （含10.4⼨触摸屏）
●感温光缆
系统主要功能
●具有对供配电设备的遥测、遥信、 遥调、遥控和变电所内遥视功能
●具有对供配电设备的管理功能
●具有故障报警、数据查询功能
●具有变电所⽕灾监测和报警功能

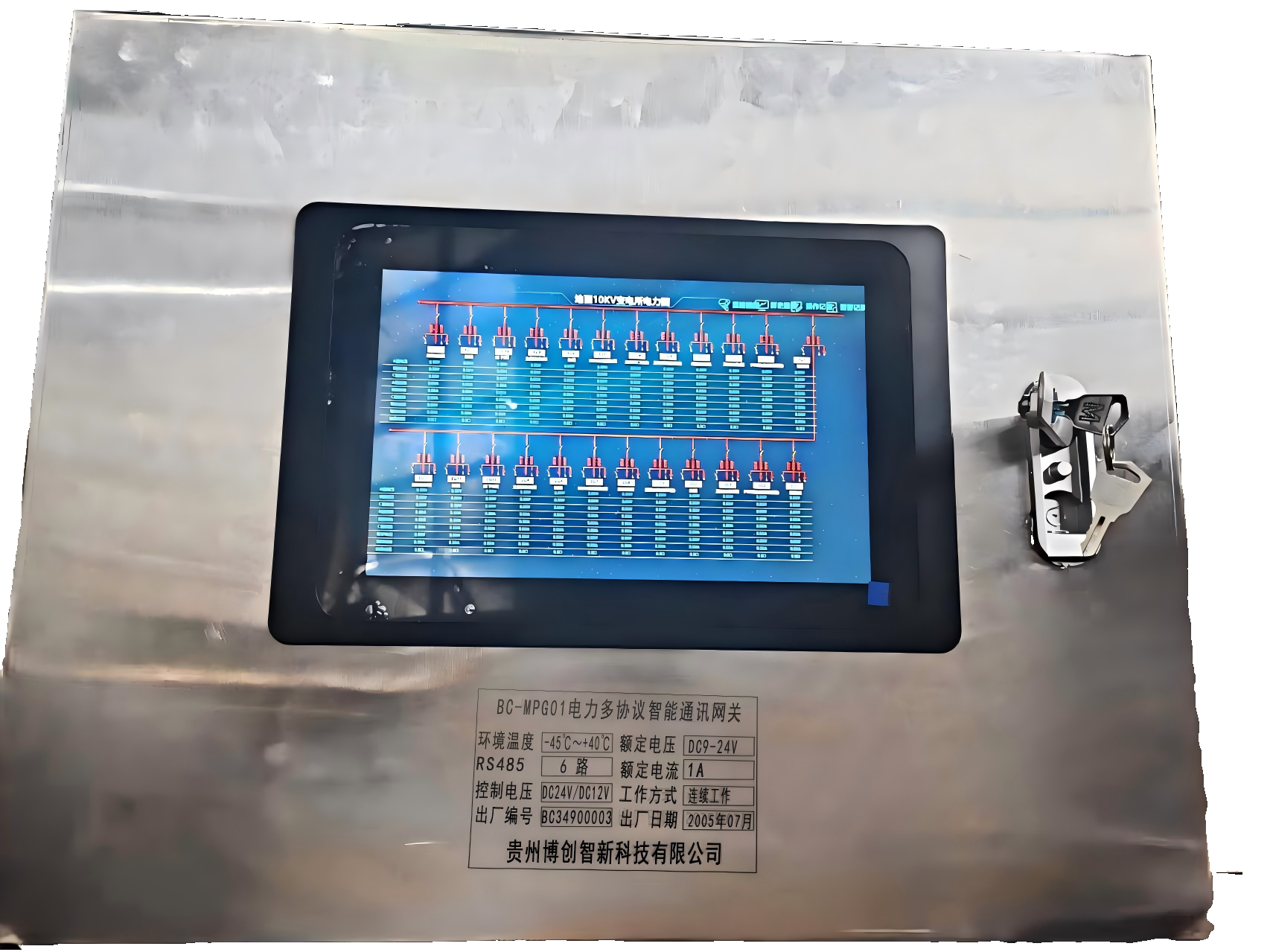

BC-MPG01地⾯采集⽹关
概述 BC-MPG01地⾯采集⽹关主要⽤于地⾯变电所⾼、低开关综保RS485通信，开关量数据采集和开 关量分合闸控制。
主要功能及参数
1)⼯作电压：DC9-24V
2)10⼨液晶触摸屏
3)6路RS485通讯端⼝
4)16路可配置输⼊/输出开关量信号端⼝
5)1路以太⽹电⼝
KJJ660矿⽤隔爆兼本安型多协议⽹关
概述 KJJ660矿⽤隔爆兼本安型多协议⽹关主要⽤于井下变电所⾼、低开关RS485通信，以及开关量信 号输⼊和开关量控制输出。
主要功能及参数
1)⼯作电压：AC660V
2)备⽤磷酸铁锂电池容量：6Ah/19.2V
3)6路RS485通讯端⼝
4)16路可配置输⼊/输出开关量信号端⼝
5)2路以太⽹电⼝
6)2路以太⽹光⼝
YHW200矿⽤本安型温度采集仪
产品概述
YHW200矿⽤本安型温度监测仪是⼀种基于STM32单⽚机的温度检测仪表，它可以通过接⼊ PT100铂电阻⽽测量温度，最多可以测量18路温度,具有配置使⽤简单，测量精度⾼等特点。
主要功能
a)具有温度巡检功能：可巡检18路温度；
b)具有显⽰功能：轮循显⽰通道号及温度值；
c)具有声光报警功能；
主要参数
●电⽓参数
a)额定⼯作电压：DC12V；
b)⼯作电压范围：9.0V～24.3V；
c)最⼤⼯作电流：≤200mA。
●测量参数
a)标准电阻值信号测量范围：84.27 Ω～175.86 Ω； 对应温度显⽰范围：-40.0℃～200.0℃；
b)温度显⽰分辨率：0.01℃；
c)基本误差：±0.5%FS。
●传输性能
a)路本安RS485通信端⼝；
b)路本安以太⽹电⼝。

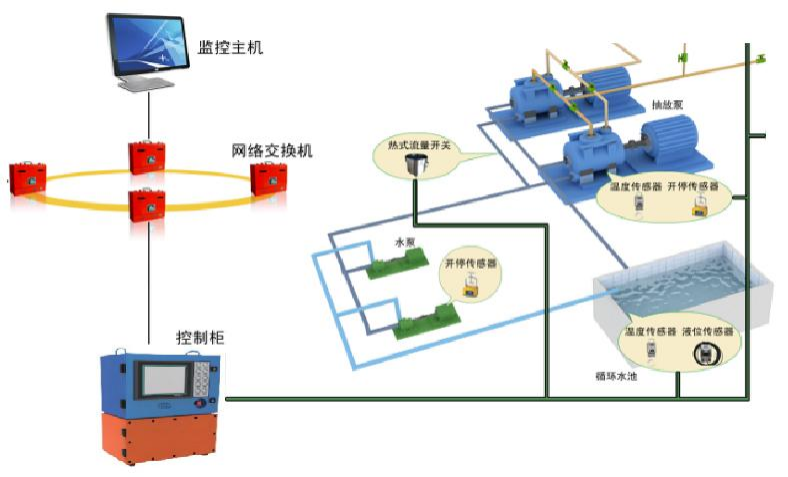

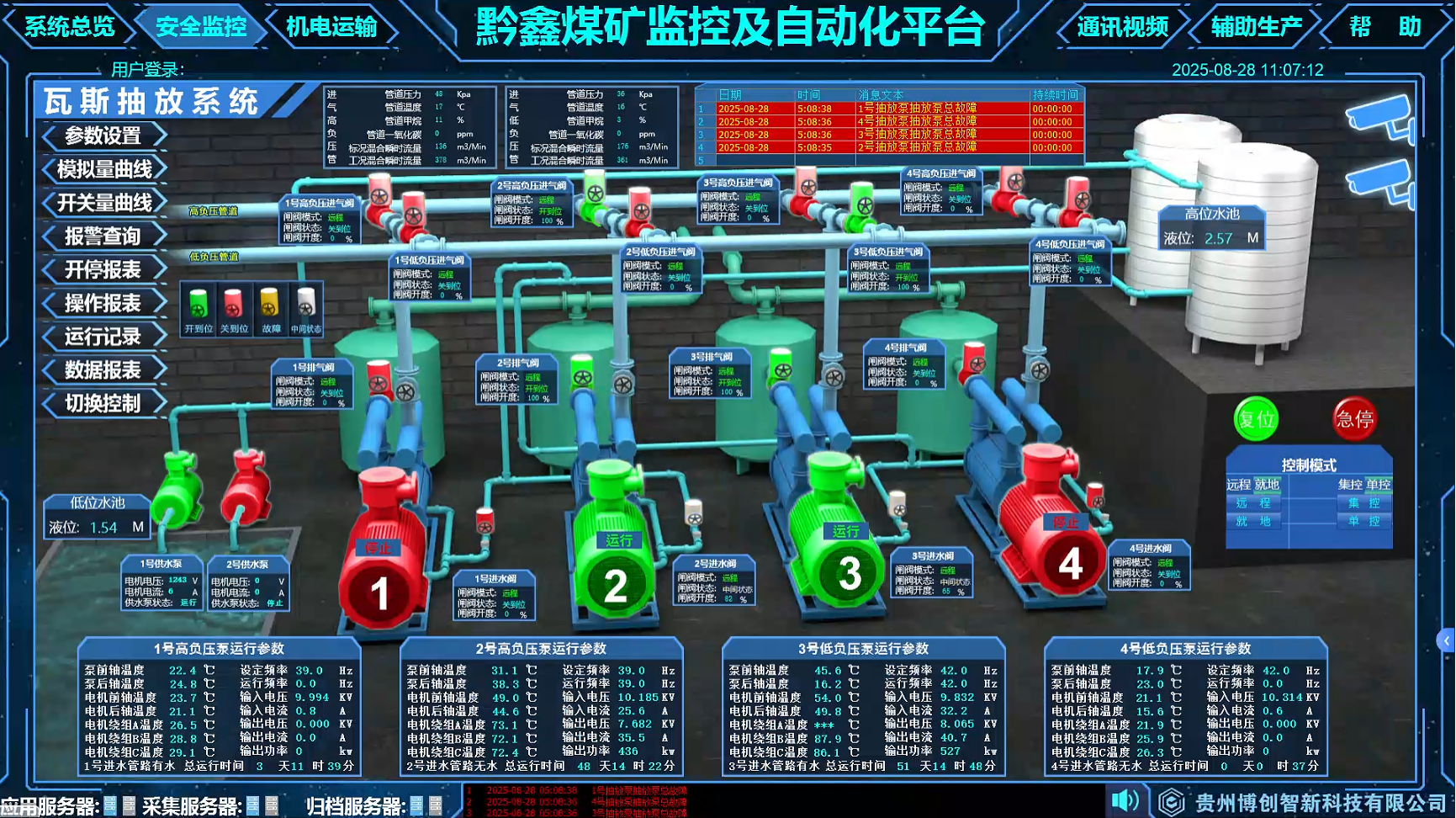

6、⽡斯抽采监控⼦系统
系统概述
系统采⽤传感检测、通信、⾃动控制、视频监控和物联⽹技术，对煤矿⽡斯抽采系统 进⾏参数监测、远程集控、故障报警与信息管理，实现⽡斯泵及其附属设备的运⾏状态 的全⾯感知和精准控制，进⽽实现⽡斯泵房设备的智能化运⾏和⽆⼈值守。
系统主要设备组成
●监控主机（含监控软件）
●矿⽤PLC控制箱（含10.2⼨触摸屏）
●电动阀门
●缺⽔传感器
●温度采集仪
●温度传感器
●液位传感器
系统主要功能
●具有⽡斯泵、⽔泵和阀门运⾏参数监测、参数报警保护功能
●具有现场及远程单控、检修、集控功能
●具有⼀键切换以及定时⾃动切换两台同类型抽放泵的功能

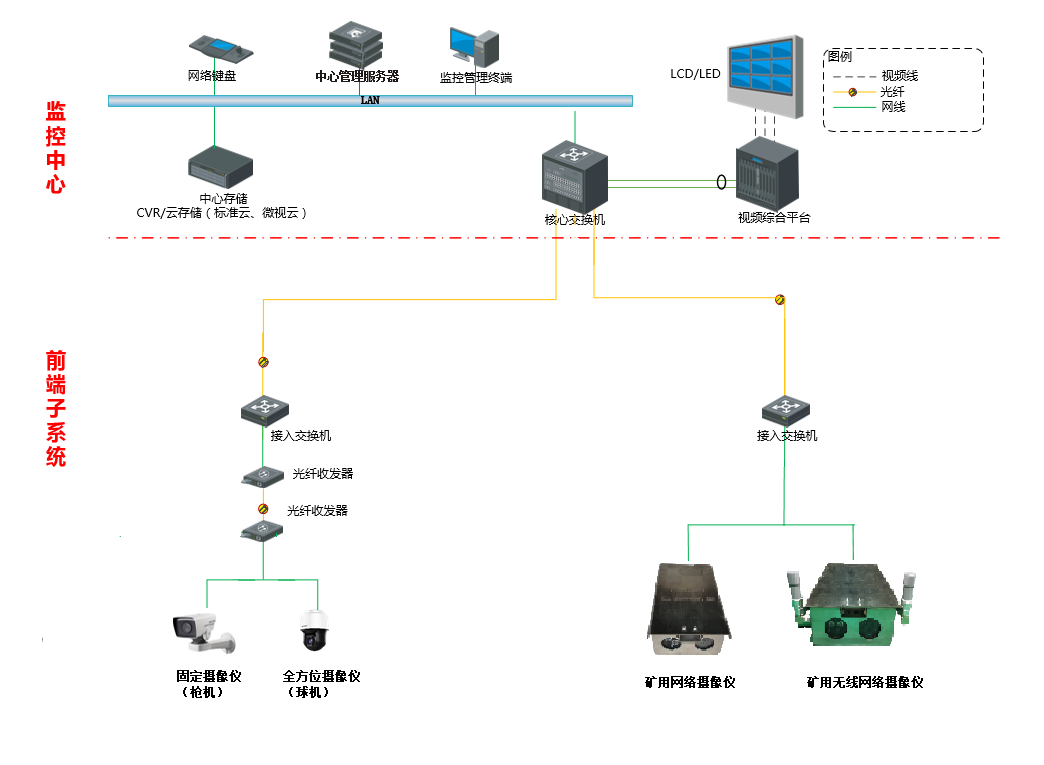

7、⼯业视频监控⼦系统
系统概述
⼯业电视监控系统是现代矿井安全⽣产的重要组成部分，该系统可对煤矿重要⽣产环 节、安全场所、重要岗位、主要⼤型设备运转情况等进⾏实时监视并录像。通过本系统 地⾯监控⼈员能直观的监视和记录井下⼯作现场的安全⽣产情况，及时发现各监控点的 违章作业情况，防患以未然，也能为煤矿安全⽣产分析提供第⼀⼿的图像资料，为煤矿 的安全⽣产保驾护航。
系统主要设备组成
●硬盘录像机
●矿⽤本安型光端机
●矿⽤本安型摄像仪
●矿⽤浇封兼本安型 直流稳压电源

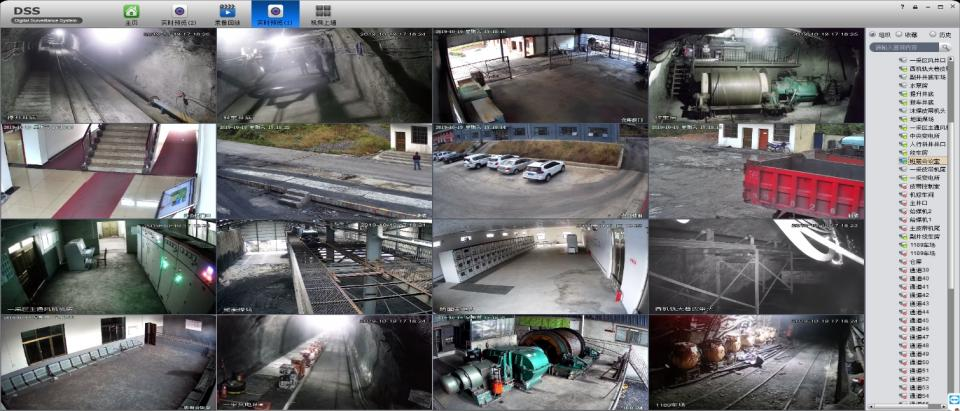

系统功能
●具有视频实时预览功能
●具有视频分组轮巡功能
●具有视频存储录像回放
●具有视频抓拍功能
●具有安全权限管理功能
●具有设备管理功能
●具有⽤户管理功能
●具有报警管理功能
●具有存储管理功能

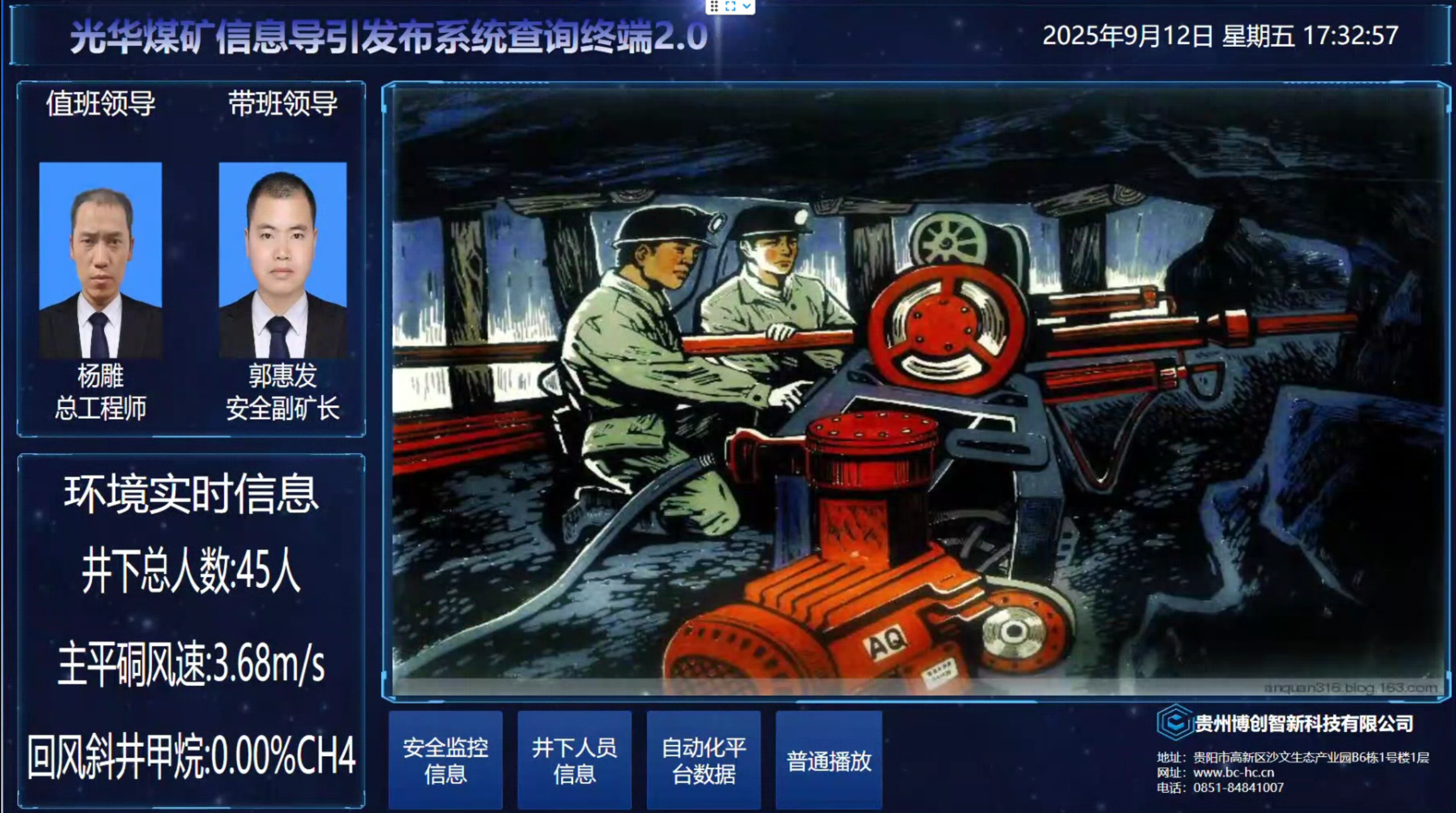

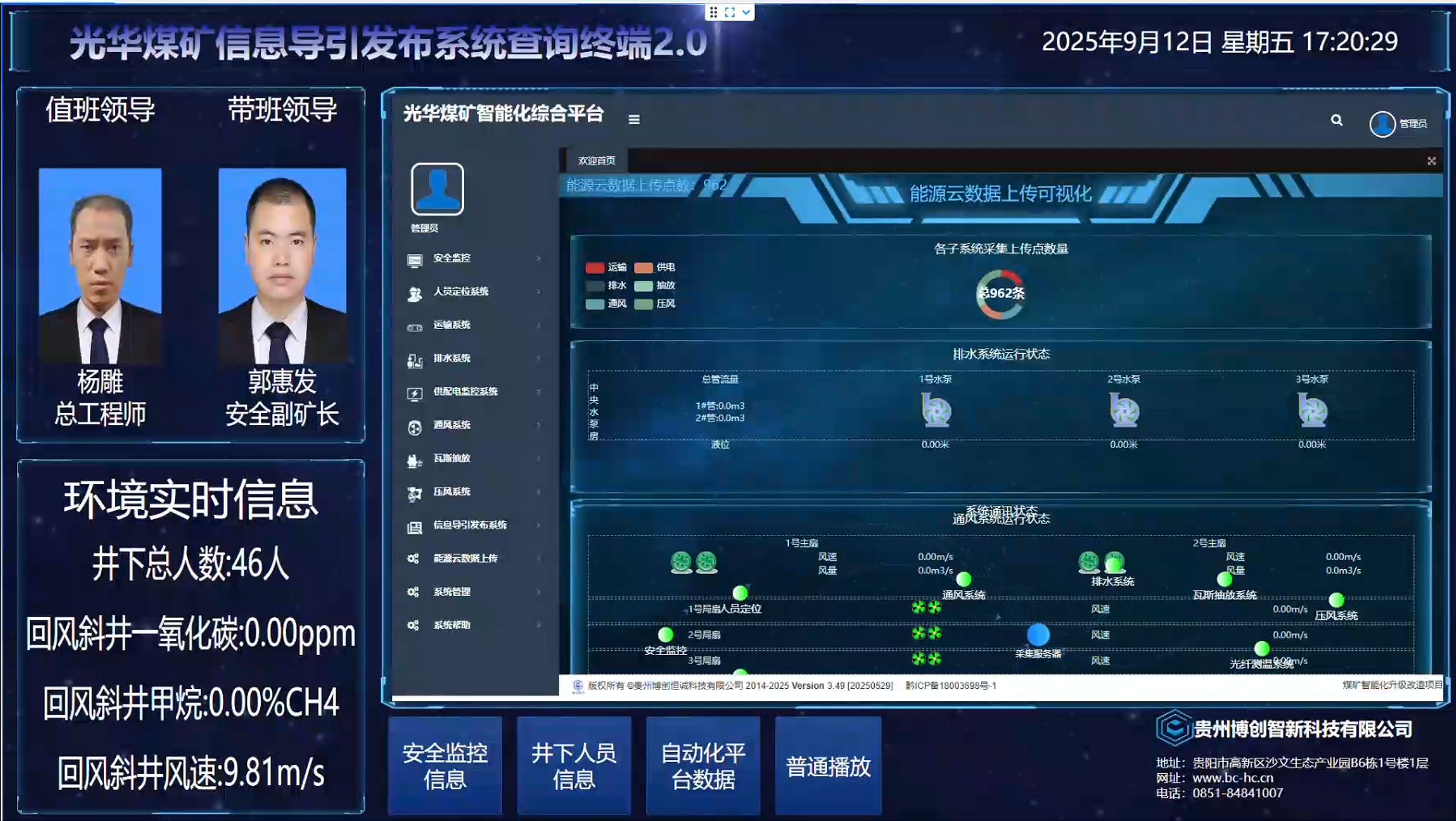

8、信息导引与发布⼦系统
系统概述
煤矿信息引导发布系统以矿⽤本安型语⾳LED显⽰屏为载体，利⽤综合⾃动化平台的挖掘信息，通 过调度⼈员的简单操作，及时准确的将井下区域环境监测参数异常突变、⽡斯超限、紧急通知、撤离 路线、安全教育、安全警⽰等信息，在LED屏上及时显⽰并语⾳播出，达到提⽰、预告、引导、警⽰ 的⽬的。
系统主要设备组成
●地⾯管理主机（含信息导引与发布软件）

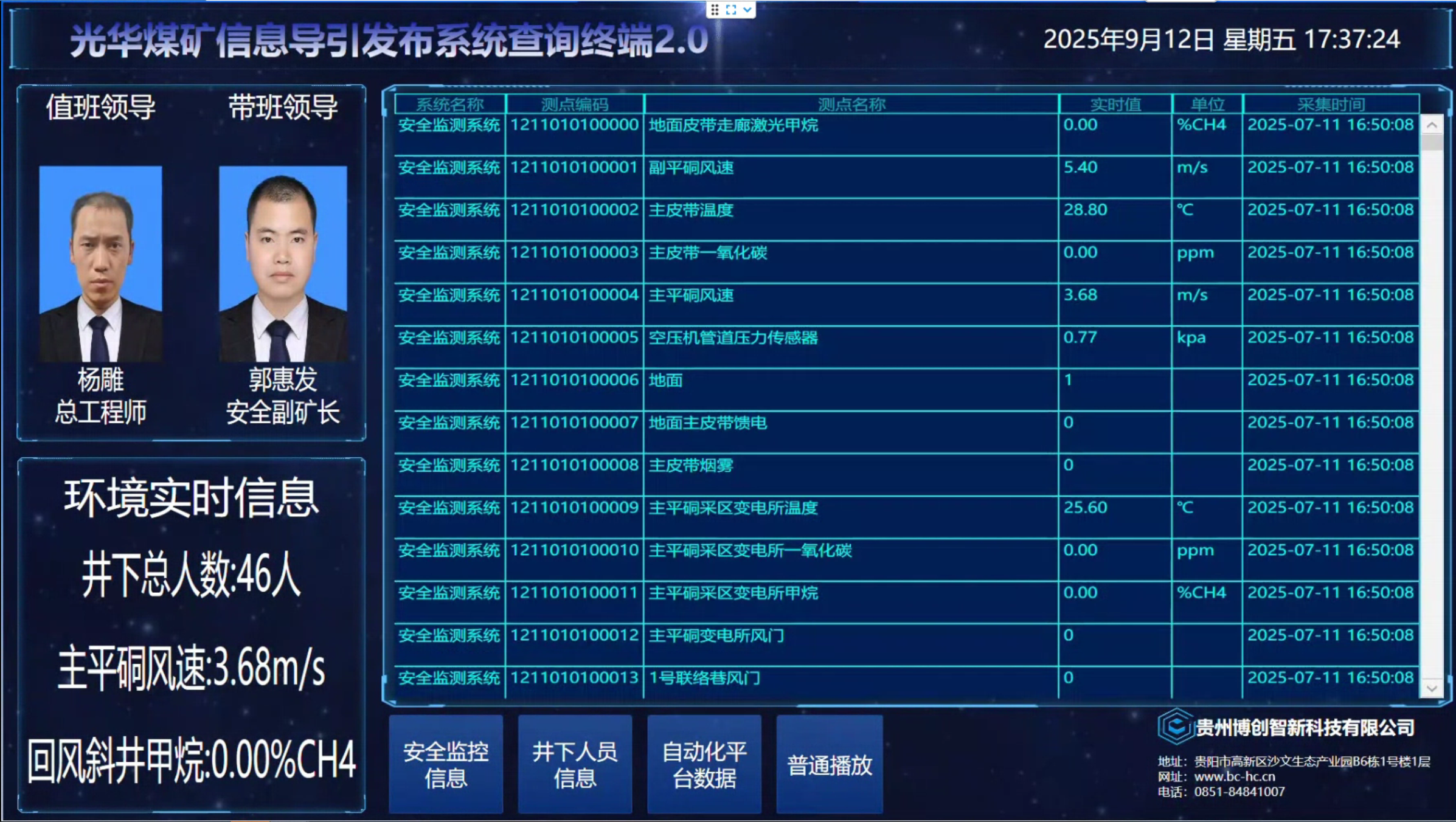

●信息查询终端
●矿⽤本安型显⽰屏
●矿⽤浇封兼本安型直流稳压电源
系统主要功能
●具有发布领导值班信息、⼴播信息、 紧急 通知的显⽰与同步语⾳播报功能
●具有动态显⽰⽇期、时间、安全警句及欢 迎词功能
●联动其他辅助⼦系统，实时显⽰重要信息
●作为避灾线路指⽰，紧急指⽰线路

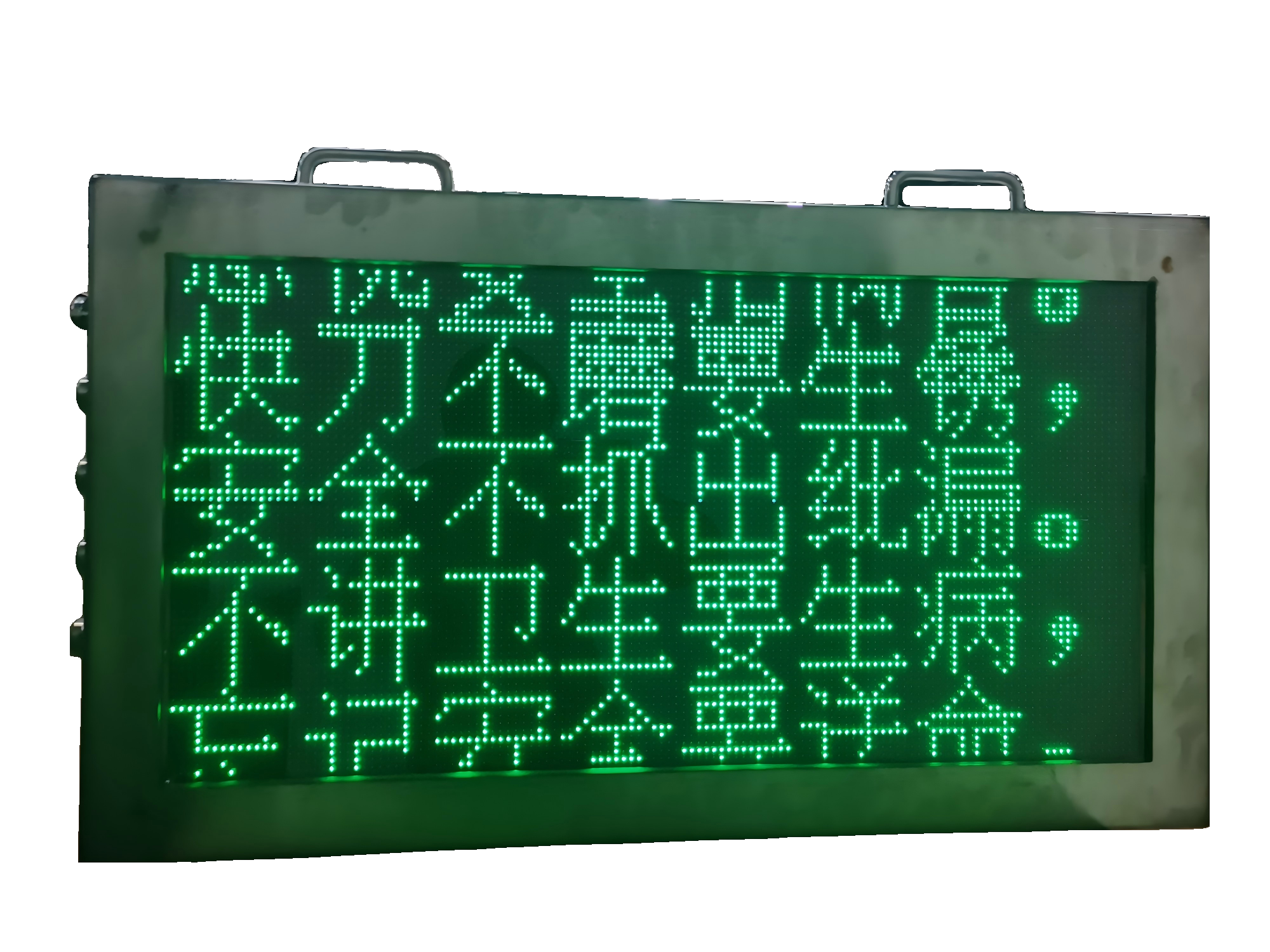

PH12矿⽤本安型显⽰屏
产品概述
屏PH12矿⽤本安型显⽰屏⽤于煤矿井下⽂字、图形等信息的发布与显⽰播放，为现场作业⼈员提供 实时信息与导引，消除现场作业⼈员获取信息单⼀与不畅的问题，提升矿井的信息化管理⽔平。
主要功能
a)具有⽂字静态和滚动显⽰功能，⽂字信息应能在20m远处清晰 可见；
b)具有声⾳播放功能，声级强度在距其1m远处的声响信号的声 压级≥75dB(A）声级强度；
主要技术参数
●显⽰屏结构参数
a) 外形尺⼨：720mm×442mm×100mm；
b) 质量：≤15.0kg；
c) 防爆型式：ExibIMb
●显⽰屏电⽓参数
a)额定⼯作电压：DC12V；
b)⼯作电压范围：10.0V～18V；
c)最⼤⼯作电流：≤1800mA。
●显⽰屏传输性能:
2路本安以太⽹电信号；
2路以太⽹百兆光信号
