系统概述
系统适⽤于对⾦属⾮⾦属矿井井下环境监测、⼯况监测的监测和控制，能接⼊和采集 各类型的传感器，如氧⽓、⼀氧化碳、⼆氧化碳、⼆氧化氮、硫化氢、⼆氧化硫、温度、 烟雾、风压、风速、开停、顶板离层、锚杆应⼒、钻孔应⼒等传感器。 系统除监测监控系统核⼼功能有毒有害有害⽓体监测、通风安全监测监控、视频监控和地 压监测外，还可选配接⼊万兆以太环⽹、⼈员定位系统、车辆定位系统、通信联络系统、 应急⼴播系统等，实现⼀台基站多个系统的融合。

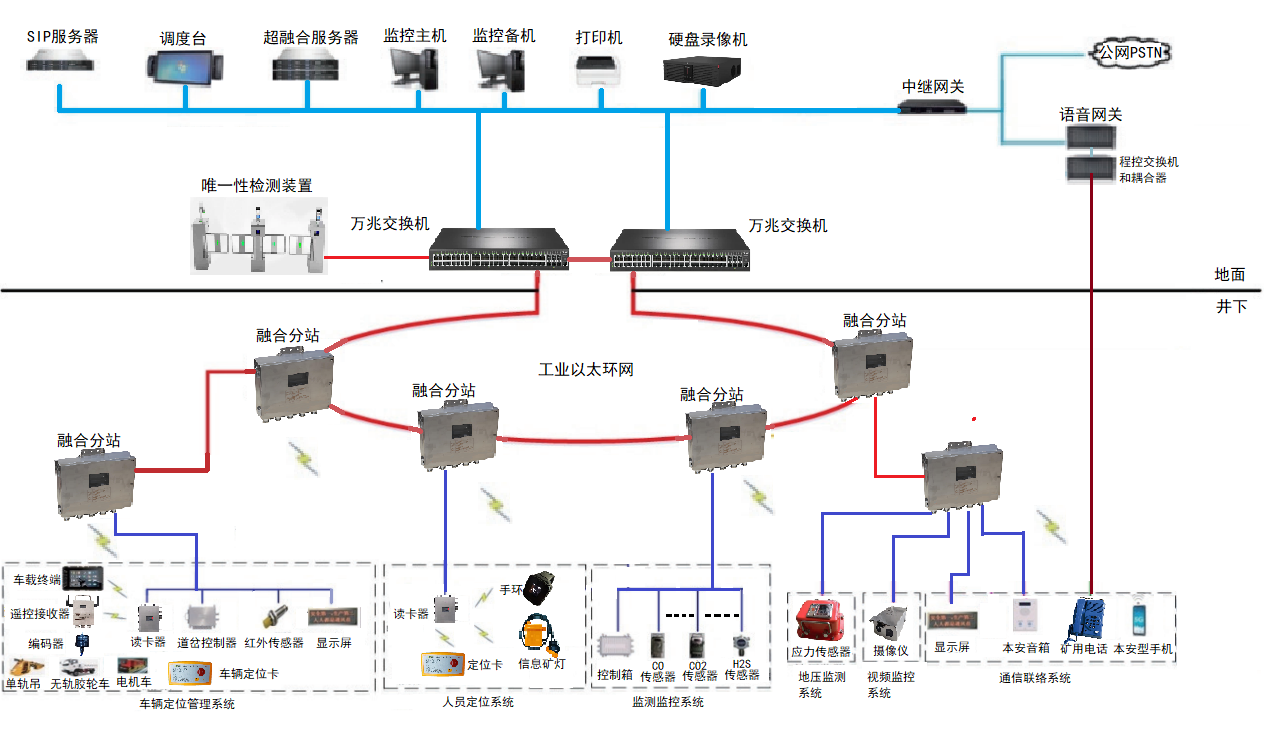

系统组成架构
系统主要由监控主站（主机、备机）、SIP服务器、调度台、超融合服务器、语⾳⽹ 关、中继⽹关、硬盘录像机、环⽹交换机、唯⼀性检测装置、程控交换机和耦合器、矿 ⽤⼀般型融合分站、各类传感器、矿⽤本安型显⽰屏、矿⽤本安型读卡器、标识卡、信 息矿灯、车载终端、矿⽤本安型摄像仪、矿⽤本安型⼿机等。
系统功能特点
●系统具有井下环境有毒有害⽓体浓度监测、显⽰、报警功能，并具有顶板压⼒监测、视频图像 监测及显⽰、通风在线监测功能
●系统具备⼤数据分析能⼒，包括但不限于地压预警分析；
●系统具备融合联动能⼒，⽀持以监测监控系统为主的多个系统融合联动，包括⼈员定位系统、 ⼴播系统、视频监控、电⼒监控等；
●系统具有数据存储和查询功能，数据存储时长不少于2年；⽀持以地点、名称、类型、测点号 等关键字为索引的查询请求；
●系统具有⾃诊断功能，能够提⽰设备定义错误、模拟量标校过期提醒、设备故障报警等；
●系统具有分级报警功能，可根据不同的分级报警策略设置不同的报警等级，实现分级响应；
●系统具备GIS地图功能，采⽤⼀张图实现调⽤、展⽰设备数据和信息；
●系统具备双机热切功能，主机故障，备机⾃动投⼊运⾏时间⼩于60S；
●系统具有后备电源远程管理功能，能够监测后备电源状态，定时⾃动或⼿动充放电维护，有效 延升电池寿命；
●系统采⽤融合分站设计，简化系统运维、降低建设成本，基于同⼀套融合分站硬件设备即可构 建：监测监控系统、⼈员定位系统、通信联络系统（WiFi6/有线）。

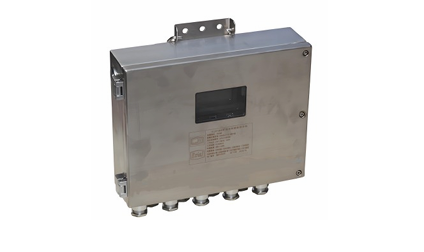

矿⽤⼀般型融合分站
额定⼯作电压：220V.AC
●直流输出电源：8路24V.DC
●⼈机交互：10⼨液晶触摸屏
●备⽤电源：10Ah/19.2V磷酸铁锂电池组，⼯作时间≥2h
●⽹络端⼝：4个⾃适应千兆/万兆光⼝、4个百兆/千兆电⼝
●RS485端⼝：总共6路，其中4路分配32个采集通道，可⽀持32路传感器数据采集；另外2路与 读卡器通信；
●基本功能：
1）⽀持万兆环⽹交换机功能，⽀持多种类型信号通信，包括RS485、以太⽹；
2）⽤于进⾏环境监测传感器及设备状态监测传感器的数据采集与通信；
3）⽤于井下⼈员/车辆精确定位读卡器的数据采集与传输；
4）⽤于井下WiFi6⽆线通信基站的信号覆盖；
5）⽤于井下视频对讲通话和⼴播。
●防护等级：IP65
